Мосты с маршрутизацией от источника

Мосты с маршрутизацией от источника применяются для соединения колец Token Ring и FDDI, хотя для этих же целей могут использоваться и прозрачные мосты. Маршрутизация от источника (Source Routing, SR) основана на том, что станция-отправитель помещает в посылаемый в другое кольцо кадр всю адресную инфор­мацию о промежуточных мостах и кольцах, которые должен пройти кадр перед тем, как попасть в кольцо, к которому подключена станция-получатель.. На Рис. представлен образец сети SR.

Предположим, что Хост Х на рис.2.15 решила отправить блок данных в Хост Y. Вначале машина Х не знает, где находится машина Y-в той же или в другой LAN. Чтобы определить это, она отправляет тестовый блок данных. Если этот блок данных возвращается к ней без положительного указания о том, что машина Y видела его, то она должна предположить, что машина Y находится в отдаленном сегменте.

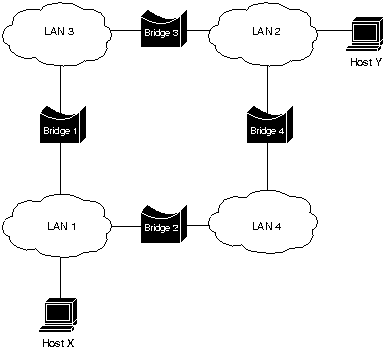

Рис.2.15. Пример работы моста с маршрутизацией от источника

Чтобы точно определить местоположение отдаленной машины Y, машина Х отправляет блок данных разведчика (explorer). Каждый мост, получающий этот блок данных (в нашем примере это Мосты 1 и 2), копирует его во все порты отправки сообщений. По мере продвижения блоков данных-разведчиков через объединенную сеть они дополняются маршрутной информацией. Когда блоки данных-разведчики машины Х доходят до машины Y, то машина Y отвечает каждому отдельно, используя накопленную маршрутную информацию. После получения всех ответных блоков данных машина Х может выбрать маршрут, базирующийся на заранее установленном критерии.

В примере, приведенном на рис.2.15. результатом этого процесса будут два маршрута:

LAN 1 - Bridge 1 - LAN 3 - Bridge 3 - LAN 2

LAN 1 - Bridge 2 - LAN 4 - Bridge 4 - LAN 2

Машина Х должна выбрать один из этих двух маршрутов. Спецификация IEEE 802.5 не назначает критерий, который машина Х должна использовать для выбора маршрута; однако в ней имеется несколько предложений, которые перечислены ниже:

· Первый принятый блок данных

· Ответ с минимальным числом пересылок

· Ответ с самым большим разрешенным размером блока данных

· Различные комбинации перечисленных выше критериев

В большинстве случаев выбирается тракт, содержащийся в первом полученном блоке данных.

После того, как маршрут выбран, он включается в блоки данных, предназначенных для машины Y, в форме поля маршрутной информации (routing information field - RIF). RIF включается только в блоки данных, предназначенных для других сетей.
