Трехлучевой хроматрон - США, 1951 г

Трехлучевой тринитрон

Подобен планарному кинескопу (рис. 0.7.7), но имеется один, а не три катода. Отдельные лучи формируются диафрагмами. Используется цилиндрическая щелевая маска. Применяется в малогабаритных устройствах. Характерная особенность изображений на тринитронах - тонкий горизонтальный штрих на примерно 1/3 высоты экрана, вызванный конструктивными особенностями.

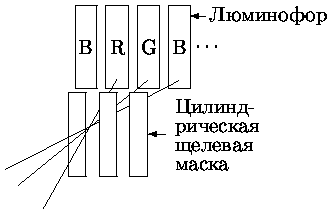

Рис. 0.7.7: Структура экрана и маски трехлучевого тринитрона

Основные проблемы любого масочного кинескопа - потеря части электронов на маске в результате чего понижается яркость свечения. Этот недостаток практически полностью устранен в трех- и однолучевых хроматронах и индексных кинескопах. В трехлучевом хроматроне (рис. 0.7.8) лучи отклоняются тонкой фокусирующей сеткой.

Рис. 0.7.8: Принцип работы трехлучевого хроматрона

Одной триаде из RGB полосок люминофора соответствует одна проволока фокусирующей сетки.

Для поддержания высокой чистоты цвета требуется пять электромагнитных катушек:
 один охватывает весь экран,
 четыре - по углам экрана.

Яркость хроматрона выше чем у любого масочного кинескопа.

Недостатки: сложная система поддержания чистоты цвета, меньшее разрешение, требуется высокая стабилизация питания.
