Черно-белые кинескопы

Электронно-лучевые трубки

Рассмотрим электронно-лучевые трубки, наиболее широко используемые для отображения в компьютерной графике - черно-белые и цветные электронно-лучевые трубки (кинескопы).

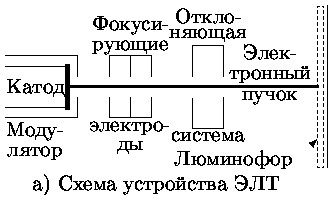

Наиболее просто устроена черно-белая электронно-лучевая трубка (рис. 0.7.1а). Нагретый катод испускает электроны, которые проходят через модулятор, управляющий яркостью и фокусируются фокусирующими электродами, так, чтобы пятно на экране было порядка 0.1 - 0.3 мм. Далее электронный пучок отклоняется отклоняющей системой. Для черно-белых трубок дисплеев обычно используется электромагнитное отклонение с помощью катушек, надетых на горловину кинескопа, но используется и электростатическое отклонение с помощью отклоняющих пластин, как это показано на рис. 0.7.1б. Отклоненный пучок попадает на внутреннюю поверхность колбы, покрытую сплошным слоем люминофора, и вызывает его свечение. Ускоряющее напряжение для таких кинескопов  10 Кв, ток пучка  10 мка. При диаметре пятна  0.25 мм выделяемая мощность  150 Вт/см² (электроплитка  7 Вт/см²).

Пространственное разрешение таких ЭЛТ определяется диаметром пятна и составляет 3-10 точек/мм (85-250 точек/дюйм).

Адресное разрешение определяется уже схемотехническими решениями разработчиков дисплея и составляет для пользователей обычно 1024 пиксела по горизонтали (10 разрядов). Для уменьшения эффектов ступенчатости внутри цифровых систем разверток векторных дисплеев используется 11 или 12 разрядов.
