Кинескопы с планарным расположением пушек

Проблемы цветных масочных кинескопов

Основными проблемами цветных масочных кинескопов, определившими необходимость разработки альтернативных конструкций кинескопов, являются следующие:

 большие напряжения и токи,

 малая яркость (на экран из-за маски попадает 20% электронов),

 малый срок службы,

 недостаточно высокая чистота цвета - однородность свечения экрана по каждому цвету в отдельности,

 статическое сведение лучей,

 динамическое сведение лучей,

 статический и динамический балансы белого.

В настоящее время наиболее массовым типом цветного кинескопа является т.н. планарный кинескоп (рис. 0.7.6), называемый также кинескопом со штриховым люминофором, или кинескопом с щелевой маской (PIL - Precision In Line). У таких кинескопов все электроды электронно-оптической системы кроме катодов - общие. Требуется прецизионное изготовление и сборка всех узлов трубки.

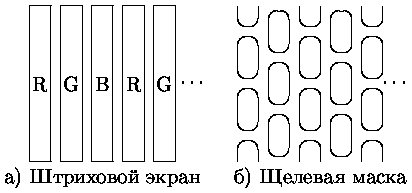

Рис. 0.7.6: Структура экрана и маски планарного кинескопа

Достоинства планарных кинескопов:
 большая прозрачность маски,
 большее заполнение экрана люминофором,
 большая яркость и меньшее энергопотребление,
 до углов отклонения в 90^ не нужно динамическое сведение лучей.
