Цветные кинескопы

Устройство цветных кинескопов подобно устройству черно-белых с тем отличием, что обязательно имеется три типа люминофора для красного, зеленого и синего цветов, а также средств для формирования и управления тремя отдельными электронными лучами (в некоторых, скорее экспериментальных цветных кинескопах используется единственный электронный луч).

Первый цветной масочный кинескоп с тремя отдельными электронными пушками, установленными друг относительно друга под 120^ был разработан в США в 1950 г (кинескоп с дельта-образным расположением пушек). На рис. 0.7.2-0.7.5 иллюстрируется устройство такого кинескопа.

Основные параметры таких кинескопов следующие: U_анода  2025 Кв, I_  1.52 ма диаметр пятна  0.25 мм P  2000 Вт/см².

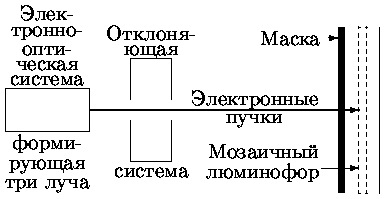

Рис. 0.7.2: Общая схема цветного кинескопа

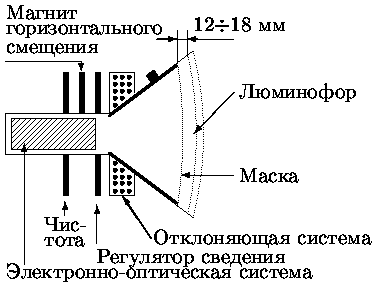

Рис. 0.7.3: Устройство цветного кинескопа

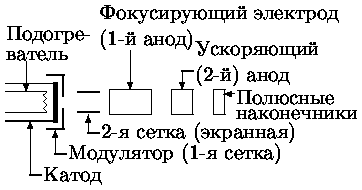

Рис. 0.7.4: Электронно-оптическая система цветного кинескопа

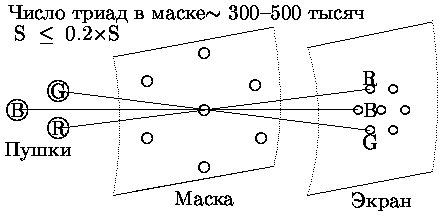

Рис. 0.7.5: Схема формирования отдельных цветов в масочном кинескопе
