Типы воздушных сепараторов:
- камерные;
- центробежные;
- воздушно-проходные;
- воздушно-циркуляционные.
-

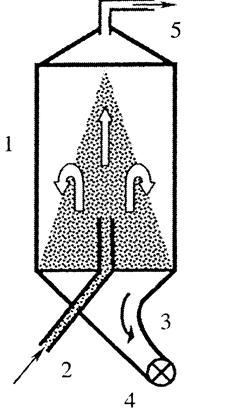

Рис. 10. Камерный сепаратор с вертикальным потоком воздуха: 1-корпус; 2-патрубок для подачи смеси частиц; 3- патрубок для удаления крупной фракции; 4-шибер; 5-выходной патрубок.
Шибер (нем. Schieber), запорное устройство типа задвижки (заслонки), при помощи которого открывается и закрывается канал для движения жидкости или газа.

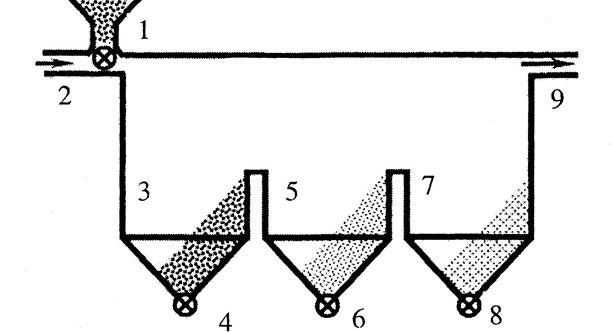

Рис.11. Камерный сепаратор с горизонтальным потоком воздуха:
1-подача отходов; 2- труба для подачи воздуха; 3-бункер для крупной фракции; 4,6,8- шибер; 5-бункер для средней фракции; 7-бункер для мелкой фракции; 9- патрубок.

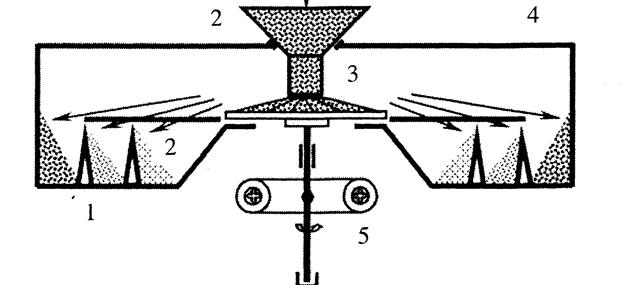

Рис.12. Центробежный сепаратор: 1-жёлобы; 2- бункер для отходов; 3-тарелка; 4- защитный корпус; 5- привод тарелки.
а б

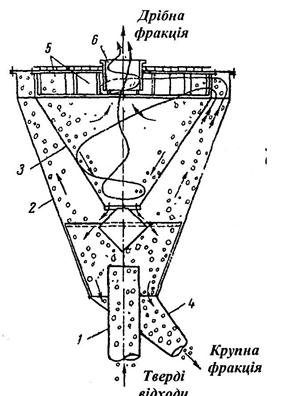

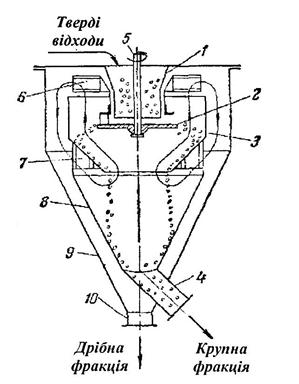

Рис. 13. а- Воздушно –проходной сепаратор; б- воздушно-циркуляционный сепаратор.
