ГИДРАВЛИЧЕСКАЯ СЕПАРАЦИЯ

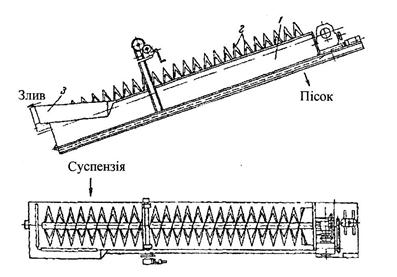

Рис.14. Спиральный классификатор: 1-корпус, 2- спираль, 3- слив.

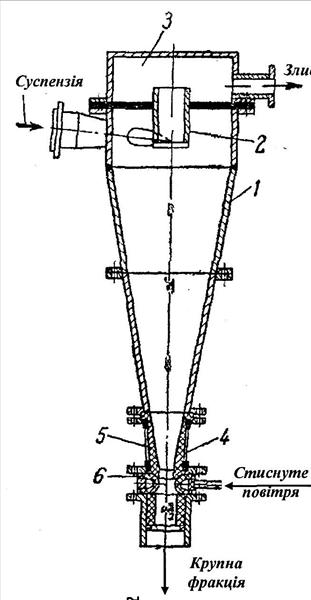

Рис.15. Гидроциклон: 1-корпус; 2-центральный патрубок; 3-сливная камера; 4-насадка; 5-резиновая прокладка; 6- резиновый манжет.

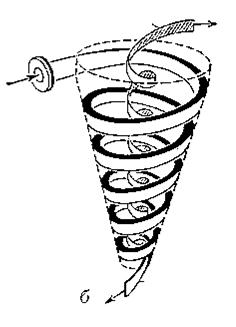

б – схема потока воды.

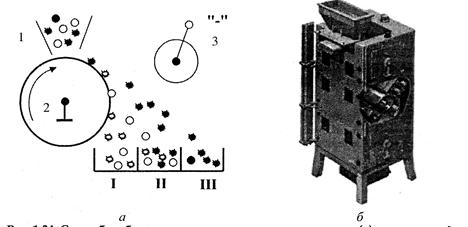

Рис.16. Схема барабанного электростатического сепаратора (а) и пример его промышленной конструкции(б): 1-дозатор; 2-барабан; 3-высоковольтный электрод; I- диэлектрики III – проводники; II-их смесь.

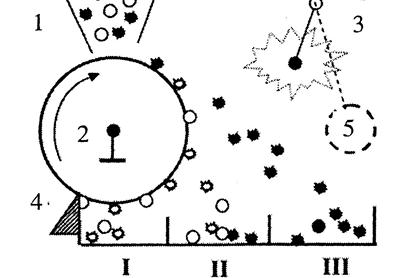

Рис. 17.Схема барабанного коронного сепаратора: 1- дозатор; 2-барабан; 3-высоковольтный коронирующий электрод; 4-скребок; 5-отклоняющиеся электрод. I- диэлектрики III – проводники; II-их смесь.

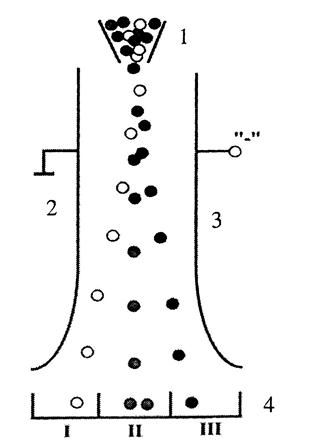

Рис.18. Схема камерного электростатического сепаратора: 1- дозатор; 2-заземленный электрод; 3-высоковольтный электрод; 4-приемный бункер. I- отрицательно заряженные частицы; III –положительно заряженные частицы; II- частицы без заряда
