Рассмотрим работу РД в безрасходном режиме (стоп-режиме), когда отсутствует расход через РД (G р = 0). При этом на основании приведенных выше уравнений получим:
- для РД прямого действия
- для РД обратного действия
- для РД разгруженного от входного давления

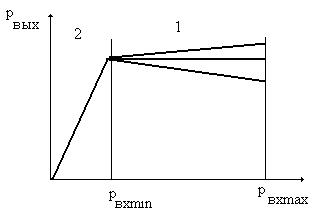

На приведенных схемах РД показаны характеристики. В соотвествии с уравнениями безрасходные характеристики являются линейными, а расходные характериситки лежат ниже безрасходных и являются нелинейными харатеристиками. Указанные характеристики описываются в диапазоне до давления р вхmin, когда подвижная система РД садится на упор. При дальнейшем уменьшении входного давления РД работает как простой дроссель. На рисунке показана рабочая область РД - (1) и нерабочая область – (2).
Следует обратить внимание на расходную характеристику РД обратного действия, у которой есть максимум в некоторой точке в нутри диапазона изменения входного давления. Удачным подбором режима работы и параметров РД можно сделать расходную характеристику РД обратного действия достаточно близкой к горизонтальной прямой.
