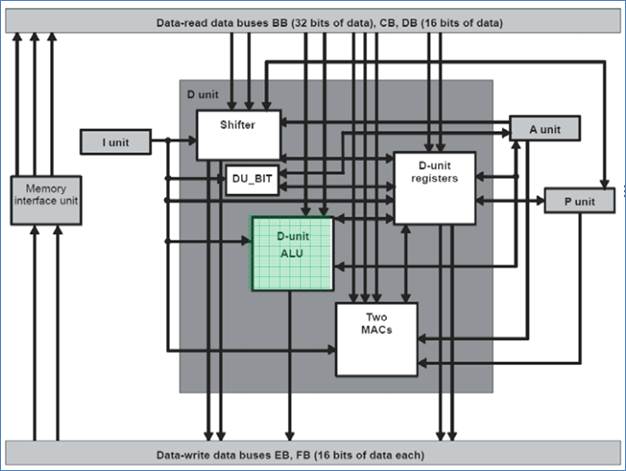

Рис. 2 – АЛУ в схеме операционного устройства.
Процессор содержит внутри операционного устройства 40-битное арифметико-логическое устройство (АЛУ), которое может принимать на вход непосредственные значения из устройства буфера инструкций (I-unit). А так же может двусторонне взаимодействовать с памятью, пространством ввода-вывода, регистрами устройства адресации (A-unit), устройства управления (P-unit) и регистрами, находящимися непосредственно в операционном устройстве(P-unit). Кроме того, оно может получать на вход результаты со сдвигателя.
АЛУ операционного устройства может осуществлять:
· Сложение, вычитание, сравнение, округление, заполнение, логические операции булевой алгебры, вычисление абсолютных значений.
· Одновременное выполнение двух арифметических операций одновременно, когда выполняются двойные 16-битные команды.
· Проверку, установку и очистку битов в регистрах операционного устройства.
· Перемещение значений между регистрами.
