Работа биполярного транзистора в усилительном каскаде

До момента t₁ на входных клеммах имеется только напряжение смещения, U_вх =0. Поэтому в выходной цепи протекает только постоянная составляющая I_0к. Потенциал коллектора U_к0 определяется выражением U_к0=Е- I_0кR_н. В момент t₁ во входную цепь поданы U_вх(t) и E_cм парралельно, которые показаны на рис. 3.7. (график 1). Потенциональный барьер эмиттерного прямосмещенного перехода будет меняться по закону U_вх(t), что приведет к изменению тока инжекции I_э, следовательно, I_к (график 2).

Если напряжение на эмиттерном переходе уменьшается, то уменьшаются I_э, I_к и наоборот. Таким образом, источник сигнала U_вх(t) небольшой мощности управляет током выходной цепи. В выходную цепь, кроме основного источника питания, включено нагрузочное сопротивление, следовательно, на этом сопротивлении из-за протекания тока будут происходить падения напряжения постоянной U_к0 и переменной U_вых(t) составляющих. В схеме с общим эмиттером U_вых(t) снимается через разделительную емкость С с коллектора, которое равно U_вых(t) = E-i_вых(t)R_н (график 3).

Анализируя графики 1 и 3, приходим к выводу, что усилительный каскад с общим эмиттером меняет фазу усиленного сигнала U_вых(t) на 180^о

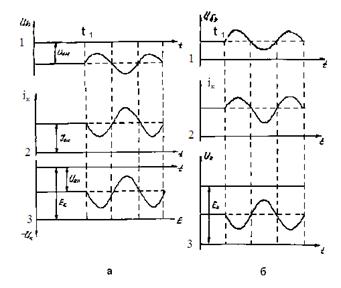

Рис.3.7. Графики напряжений и токов в усилителях:

а – с p-n-p-транзистором; б – с n-p-n-транзистором
