Работа электронной лампы и полевого транзистора в схеме АЭУ


Рассмотрим принцип работы усилителей, приведенных на рис.3.1., 3.3. В этих схемах напряжение усиливаемого сигнала приложено между управляющим электродом и общим электродом последовательно с постоянным напряжением смещения . В выход­ную цепь включены нагрузочное сопротивление и источник пита­ния Е. До момента t1 считаем, что Uвх=0. Следовательно, в выходной цепи усилителя протекает только постоянная составляющапя тока Iс0 (см. рис.3.4.2) Потенциал стока определяется выражением Uco=E-IcoRн

Под действием переменного напряжения входного сигнала в выходной цепи происходит изменение тока . При положительной полярности Uвх мгновенное значение Uз уменьшается, вследствие чего транзистор приоткрывается, ток выходной цепи увеличивается. Этот ток соз­дает на резисторе падение напряжения URн(t)=iвых(t)Rн, пе­ременная составляющая которого представляет собой усиленное нап­ряжение сигнала.

Практически усиленное выходное напряжение обычно снимается с резистора и источника питания. Это вызывается необходимостью заземления одного из электродов усилительного эле­мента, а также стремлением использовать общий источник для пита­ния цепей выходных каскадов. В этом случае выходное напряжение определяется следующим выражением




. (3.2)

При увеличении выходное напряжение уменьшается. Следовательно, переменные напряжения на входе и на выходе в усилителях с общим катодом и истоком оказываются противофазными (рис.3.4). Действительно, при возрастании мгновенного входного напряжения выходной ток увеличивается, падение напряжения URн возрастает и вы­ходное напряжение уменьшается. Таким образом, рассматриваемые схемы меняют фазу усиливаемого сигнала на 180°.

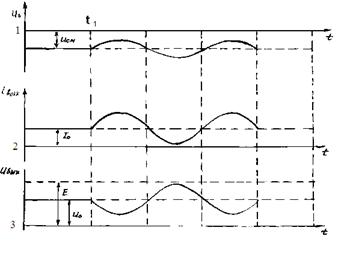

Рис.3.4. Графики напряжений и токов в цепях усилителя: 1 – на управляющем электроде; 2- ток в выходной цепи; 3 – напряжения в выходной цепи.
