Усилительного элемента


Регулировка усиления изминением режима работы

Принцип такой регулировки основан на изменении кооэфициента усиления в зависимости от режима работы усилительного элемента. Потенциометры включаются в цепь смещения.

В транзисторных усилителях регулировку усиления производят изминением тока в цепи эмиттера. Для того чтобы изменить Iэ, необходимо изменить Uэб, т.е. напряжение смещения, рис.22.3.

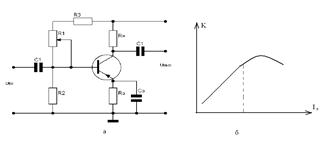

Рис.22.3. Регулировка усиления изменением режима работы

При малых токах можно получить глубокую регулировку, однако, при малых токах уменьшааается эффективность стабилизации. С увеличением тока до I-2 мА начинает сказываться уменьшение потенциала Uк0, т.к.

Uк0=E-Ik0Rн

При больших токах Uк становится настолько малым, что снижаются усилительные свойства.

Все схемы регулировки изменением режима работы УЭ основаны на использовании нелинейных характеристик усилительного элемента. Поэтому такие каскады имеют большой коэффициент нелинейных искажений. В целях уменьшения Кг каскады с такой регулировкой применяются на входе, где усиливаемый сигнал незначителен.
