Автоматическое регулирование границ ДД приемника

Согласование уровней динамического диапазона сигналов на входе приемника с собственным динамическим диапазоном приемника

Рис. 8.4

Приемник:

U_{ш пр} = 0,1 мкВ (-20дбмкВ) - нижняя граница динамического диапазона приемника;

U_{в пр} = 1 мВ (+60дбмкВ) - верхняя граница динамического диапазона приемника;

ДД _пр = 80дб - динамический диапазон приемника.

Сигнал:

U_шc = 10 мкВ (+20дбмкВ) - нижняя граница динамического диапазона сигнала (в антенне);

U_c =? верхняя граница динамического диапазона сигнала;

ДД_р = 40дб - реальный динамический диапазон.

Для согласования ДД à Аттенюатор на вход

В реальных условиях ЭМО может существенно меняться поэтому ГТП должен обладать свойством приспособления (адаптации) к изменяющемуся групповому сигналу (в соответствии с определенным критерием).

Регулировка усиления, чувствительности, полосы пропускания влияет на границы ДД (снизу - чувствительность, сверху = нелинейные эффекты)

Критерии м.б. разные:

- max отношения С/П на выходе ФОС;

- E₀> max[x(t)]; x(t)- групповой сигнал, E₀ – порог мешания

Рис. 8.5 амплитудная характеристика, групповой сигнал, порог мешания

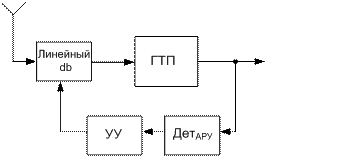

А) АРУ по уровню выходного сигнала

Рис. 8.6

УУ - вычислитель, аналоговый или цифровой, генерирующий управляющий сигнал, как функцию от выходного напряжения по заданному критерию

Н: регулировка усиления путем изменения режима по постоянному току à ухудшение линейных свойств.

Б) АРЧ по уровню выходного сигнала

Рис. 8.7

Н: для нелинейных каналов иногда неприемлимо (при блокировке) т.к. помеха не попадает в ФОС.

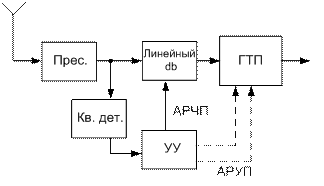

В) АРЧП и АРУП по уровню группового сигнала в преселекторе

Рис. 8.8

Г) АРП

Рис. 8.9 режекция интенсивной помехи
