Если скорости течения измерялись вертушкой ГР-21м, в первую очередь вычисляется сумма оборотов в каждой скоростной точке умножением числа сигналов на 20 (графа 10). Далее определяют число оборотов в секунду делением суммы оборотов на продолжительность измерения (графа 12). Скорость течения в точке определяется по тарировочной таблице (для ГР-21м) или снимается с тарировочной кривой для (ГР-99). При измерении скоростей течения вертушками ИСП-1, ИСТ скорость в точке определяется сразу. Средняя скорость на вертикали определяется по двум формулам:

а) при основном способе измерения расхода:

v_ср = (v_0.2 + v_0.8)/2, (3.6)

где v_0.2 – скорость в точке на глубине 0,2Н;

v_0.8 – скорость в точке на глубине 0,8Н;

б) при детальном способе:

v_ср =0,5*v_пов+0,347*(v_0.2 + v_0.6)+0,173*v_0.8+0,083v_д, (3.7)

где v_пов – скорость течения на поверхности;

v_0.6 – скорость в точке на глубине 0,6Н;

v_д - скорость течения у дна.

Вычисление площадей между скоростными вертикалями производится в таблице «Промеры». В эту таблицу переносят данные промеров по гидроствору совместно с глубинами на скоростных вертикалях в соответствии с расстоянием от постоянного начала со срезкой глубин за счет разницы уровней воды при промерах и при измерении скоростей течения: глубины приводятся к уровню, при котором производилось измерение скоростей течения.

При вычислении расхода воды в таблицу «Вычисление расхода воды» (рис. 17) переносят значения площадей между скоростными вертикалями и средние скорости на вертикалях. Здесь же вычисляют средние скорости между вертикалями и расходы между вертикалями. Сумма расходов между вертикалями даст полный расход воды.

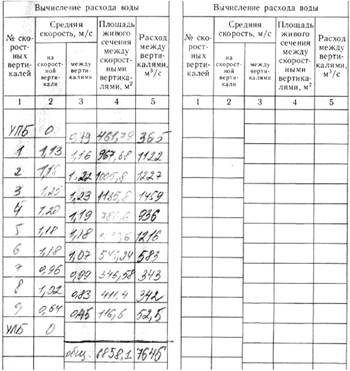

Рис. 17. Таблица для вычисления расхода воды

Уклон свободной поверхности измеряется в порядке, описанном в пункте 3.

Поплавки применяют для измерения расхода воды в следующих случаях:

- для определения границ мертвого пространства (глубинные поплавки);

- для измерения малых скоростей течения на вертикали, когда они меньше предельной скорости вертушки – 0,08 м/с, например, при заросшем русле (глубинные поплавки);

- при интенсивном ледоходе в качестве поплавков используют отдельные льдины (поверхностные поплавки);

- при повреждениях вертушки, плавсредства или переправы (поверхностные поплавки);

- для разовых приближенных определений расхода воды на необорудованных створах и при рекогносцировке (поверхностные поплавки);

- в период половодья и паводков на больших реках (аэрогидрометрическим способом).

На малых и средних реках скорости течения измеряются поплавками в тихую погоду при скоростях ветра не более 2-3 м/с, на больших реках – при ветре не более 5 м/с, с обязательным измерением скорости и направления ветра для введения поправок.

При измерении скорости течения поплавками все остальные работы по определению расхода воды производятся так же, как и в случае измерения расхода вертушкой. При этом детальный способ измерения скоростей не применяется.
