В случае установки вертушки в точку измерения скорости с использованием лебедки и гидрометрического груза необходимо учитывать поправку на расстояние от оси вертушки до низа груза. Так, если это расстояние равно 30 см, то при установке вертушки в точке измерения скоростей необходимо увеличивать показания счетчика на 30 см, которые записывают в графу 8. Например, при рабочей глубине 2,50 м, значения глубины опускания вертушки будут следующие: поверхность – 0,15 м, 0.2Н – 0,50 м, 0.6Н – 1,50 м, 0.8Н – 2,00 м, расстояние от дна будет определяться в зависимости от размеров груза и системы подвеса. В данном случае оно будет равно 2,20 м. При опускании вертушки с использованием лебедки показания счетчика в этих точках должны быть следующие: поверхность – 0,40 м, 0.2Н – 0,80 м, 0.6Н – 1,80 м, 0.8Н – 2,30 м, дно – 2,50 м.
После того, как вертушка ГР-21м установлена в скоростной точке, включается сигнальное устройство, по концу второго сигнала включается секундомер и начинается счет сигналов, по прошествии 100 секунд по концу следующего сигнала секундомер останавливается. Число сигналов и время в секундах заносят в графы 9 и 11 соответственно.
Рис. 14. Измерение расхода воды с моста с установкой вертушки на штанге
При работе с вертушкой ГР-99 определяется сразу количество оборотов и записывается в графу 10.
Плановое положение скоростных вертикалей определяется так же, как и при промерах глубин (п. 1.2).
Рис. 15. Измерение расхода воды на малой
реке вброд с установкой вертушки на штан
Первичное вычисление расхода воды производится в книжке КГ-3м на предпоследней странице аналитическим способом в три этапа:
1) вычисление средних скоростей на вертикали;
2) вычисление площадей между скоростными вертикалями;
3) вычисление расхода воды.

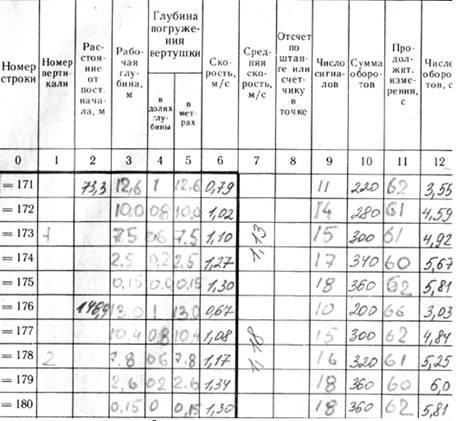

Вычисление средних скоростей на вертикали производится в таблице «Измерения на скоростных вертикалях» там, где записывались данные при измерениях скоростей течения
