МАСШТАБЫ

Масштабы изображений и их обозначение на чертежах установлены ГОСТ 2.302 – 68 (СТ СЭВ 1180 – 78).

Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам.

Масштабы изображений на чертежах должны выбираться из следующих рядов

Натуральная величина... 1:1

Масштабы уменьшения... 1:2, 1:2,5, 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800, 1:1000

Масштабы увеличения... 2:1, 2,5:1, 4:1, 5:1, 10:1, 20:1, 40:1, 50:1, 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы 1 2000, 1 5000, 1 10000, 1 20000, 1 25000, 1 50000

Масштаб в основной надписи чертежа, должен обозначаться по типу 1 1, 1 2,

Все надписи на чертежах выполняются стандартным шрифтом, согласно ГОСТ 2 304 – 68.

Установлены 2 вида шрифта:

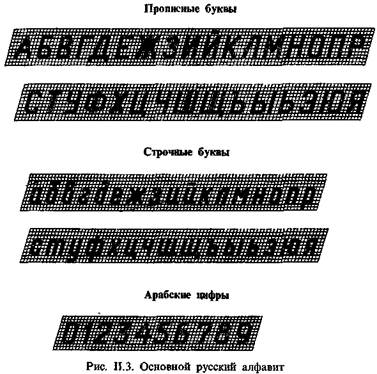

а) основной шрифт с наклоном (рис II 3)

б) широкий шрифт с наклоном (рис. II.4);

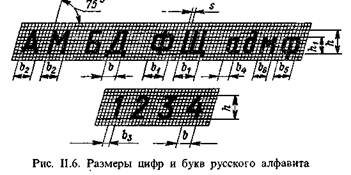

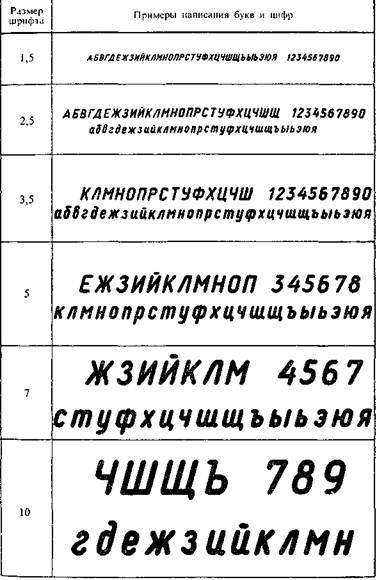

Размер шрифта определяется высотой h прописных (заглавных) букв в миллиметрах. Устанавливаются следующие размеры шрифта: 1,5; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Наклон букв и цифр к основанию строки должен быть около 75°. Наименования, заголовки, обозначения в основной надписи и на поле чертежа допускается писать без наклона (кроме букв греческого алфавита).
