НАНЕСЕНИЕ РАЗМЕРОВ
ГОСТ 2.307 – 68 устанавливает правила нанесения размеров и предельных отклонений на чертежах и других технических документах.
Основанием для определения величины изделия и его элементов служат размерные числа, нанесенные на чертеже. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.
Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными. Справочные размеры на чертеже отмечают знаком *, а в технических требованиях записывают «* Размеры для справок».
К справочным относятся следующие размеры:
1) один из размеров замкнутой размерной цепи; предельные отклонения размеров не указывают (рис. 11.22);
2) размеры, перенесенные с чертежей изделий – заготовок;
3) размеры, определяющие положение элементов детали, подлежащих обработке по другой детали (рис. 11.23);
4) размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции: ход поршня, ход штока;
5) размеры на сборочном чертеже, используемые в качестве установочных и присоединительных;
6) габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей;
7) размеры деталей (элементов) из сортового, фасонного, листового и другого проката.
Установочные и присоединительные - размеры, определяющие величины элементов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию. Габаритные - размеры, определяющие предельные внешние (или внутренние) очертания изделий.
Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации.
Линейные размеры и предельные отклонения на чертежах указывают в миллиметрах, без обозначения единицы величины.
Угловые размеры и предельные отклонения угловых размеров показывают в градусах, минутах и. секундах с обозначением единицы величины, например: 4 °; 4 °30 '; 12 °45 '30 ".
При расположении элементов предмета (отверстий, пазов, зубьев и т. п.) на одной оси или одной окружности размеры, определяющие их расположение, наносят следующим образом:
1) от общей базы – поверхности (рис. II.25, а) или оси (рис. 11.25, б);
2) заданием размеров нескольких групп элементов от нескольких общих баз (рис. 11.25, в);
3) заданием размеров между смежными элементами – цепочкой (рис. 11.25, г).

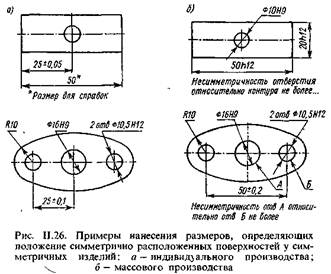

Размеры, определяющие положение симметрично расположенных поверхностей у симметричных изделий, наносят, как показано на рис. 11.26.
