Графические обозначения материалов

Графические обозначения материалов в сечениях в зависимости от вида материалов выполняются в соответствии с ГОСТ 2.306 – 68.

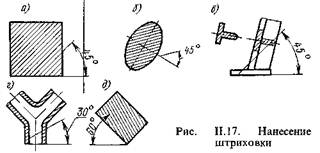

Штриховка в сечениях выполняется в виде прямых параллельных линий, проводимых под углом 45 ° или к линии контура изображения (рис. 11.17, я), или к его оси (рис. 11.11,6), или к линии рамки чертежа (рис. 11.17, в). При совпадении линий штриховки с линиями контура или с осевыми линиями вместо угла 45 ° следует брать угол 30 или 60 ° (рис. 11.17, б, г, д).

Наклон штриховки может быть как влево, так и вправо, но для всех разрезов и сечений одной и той же детали его следует выполнять в одну и ту же сторону. Расстояние между линиями штриховки выбирают от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Расстояние между параллельными линиями штриховки (частота) должно быть, как правило, одинаковым для всех сечений данной детали, выполняемых в одном масштабе.

Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже составляет 2 – 4 мм, рекомендуется штриховать полностью только на концах и у контура отверстий, а остальную площадь сечения – небольшими участками в нескольких местах, с выполнением штриховки от руки (рис. 11.18).

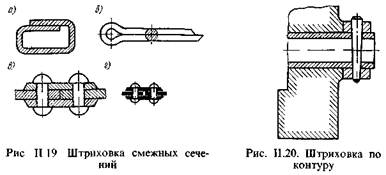

При стыке в разрезе или сечении двух поверхностей, принадлежащих разным деталям, наклон линий штриховки следует проводить для одной поверхности вправо, а для другой – влево (встречная штриховка). Если соприкасающиеся поверхности принадлежат одной и той же детали, наклон штрихов должен быть в одну сторону. При трех и более соприкасающихся поверхностях можно разнообразить штриховку изменением расстояний между штрихами (рис. 11.19, в). Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается зачернять с оставлением просветов не менее 0,8 мм между смежными сечениями (рис. 11.19, г).
