Радиус. При нанесении размера радиуса перед размерным числом помещают прописную букву R (рис. 11.41). Если при нанесении размера радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то последний изображают в виде пересечения центровых или выносных линий (см. рис. 11.34 и П.41, а). При большом радиусе допускается приближать центр к дуге - размерную линию радиуса показывают с изломом под углом 90 ° (рис. 11.41, я). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагаются на одной прямой (рис. 11.41, в).
Размеры радиусов наружных и внутренних скруглений наносят, как показано на рис. 11.42.
Способ нанесения размерных чисел радиусов при различных положениях размерных линий определяется наибольшим удобством чтения. Если радиусы скруглений и сгибов на всем чертеже одинаковы или какой – либо радиус является преобладающим, то вместо нанесения размеров этих радиусов на изображении рекомендуется в технических требованиях делать запись типа «Радиусы скруглений 4 мм»; «Неуказанные радиусы 8 мм».

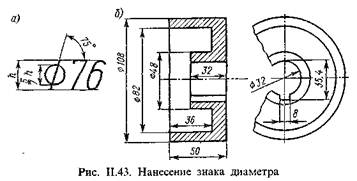

Диаметр. При нанесении размера диаметра во всех случаях перед размерным числом наносят знак 0 (рис. 11.43, а). Если на изображении детали имеется ряд концентрических окружностей, следует указывать их диаметры на том изображении, где размечаемый контур вычерчивается не окружностью (рис. 11.43, 6). Размерные числа наносят в шахматном порядке.
Перед размерным числом диаметра (радиуса) сферы также наносят знак 0 без надписи «Сфера» (рис. 11.44).
Квадрат. Размер квадрата наносят, как показано на рис. 11.45.

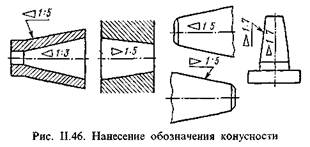

Конусность. Перед размерным числом конусности наносят знак о, острый угол которого должен быть направлен в сторону вершины конуса (рис. 11.46). Применяется следующий ряд нормальных конусностей: 1:3; 1:5; 1:7; 1:8; 1:10; 1:12; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Допускаются также конусности 30; 45; 60; 75; 90 и 120 °.
Уклон. Перед размерным числом, определяющим уклон, наносят знак >, острый угол которого должен быть направлен в сторону уклона (рис. 11.47). В особых случаях уклон может быть указан в процентах: 10 %; 20 %.
Фаска. Размеры фасок под углом 45 ° наносят в виде 2*45. Первая цифра указывает высоту усеченного конуса (например, 2 мм), вторая цифра – угол наклона образующей конуса к основанию его (например, 45°).
Размеры фасок под другими углами указывают двумя линейными размерами (рис. 11.49, в) или линейным и угловым размерами (рис. 11.49, г, д).
