Размеры одинаковых и однотипных элементов

Размеры нескольких одинаковых элементов изделия (отверстия, фаски, пазы) наносят один раз с указанием на полке линии – выноски количества этих элементов (рис. 11.50, я). Если одинаковые элементы расположены неравномерно, то размечаются расстояния, определяющие их размещение. Если элементы изделия расположены равномерно по окружности, то вместо угловых размеров указывают только их количество (рис. 50, б – г).

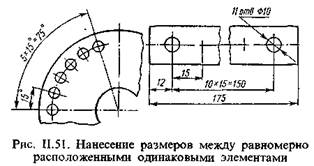

При нанесении размеров между равномерно расположенными одинаковыми элементами изделия рекомендуется наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка (рис. 11.51).

Если от общей базы наносится большое количество отверстий, то линейные и угловые размеры допускается наносить от отметки 0, проводя общую размерную линию и нанося возрастающие размерные числа в направлении выносных линий у их концов (рис. 11.52).

Если однотипные элементы расположены неравномерно, допускается координатный способ нанесения размеров с указанием размерных чисел в сводной таблице (рис. 11.53).

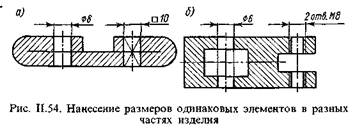

Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматриваются как один элемент, если между ними нет промежутка (рис. 11.54, и) или если эти элементы соединены тонкими сплошными линиями (рис. 11.54, б, слева). При отсутствии этих условий указывают полное количество элементов (рис. 11.54, б, справа).

Когда одинаковые элементы (например, отверстия) расположены на разных поверхностях и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (рис. 11.55).

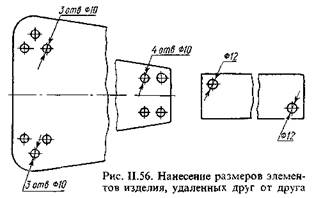

Допускается повторять размеры одинаковых элементов, лежащих на одной поверхности, когда они значительно удалены друг от друга и не увязаны между собой размерами (рис. 11.56).

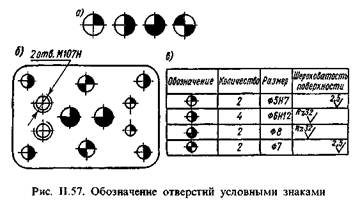

Когда на чертеже показано несколько групп отверстий, мало отличающихся по размерам, то рекомендуется отмечать одинаковые отверстия одним из условных знаков (рис. 11.57, а). Количество отверстий и их размеры допускается указывать в таблице (рис. 11.57, в).

Если отсутствует изображение отверстия в разрезе (сечении) вдоль оси, то размеры проставляют как указано на рис. 11.58.

Если дано только одно изображение детали, то размер ее толщины или длины наносят, как показано на рис. 11.59.

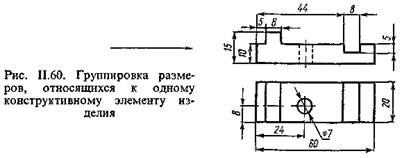

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию, фаске), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма элемента показана наиболее полно (рис. 11.60).

Если на изделии имеются два одинаковых элемента, симметрично расположенных (кроме отверстий), то размеры наносят один раз, без указания их количества (рис. 11.61 и 11.62). Количество одинаковых отверстий всегда указывают полностью, а их размеры – только один раз.

На чертежах деталей, которые обрабатываются совместно с другими деталями, должны быть даны соответствующие указания, например: «Сверлить совместно с дет. №...». Размеры, относящиеся к сопрягаемым поверхностям, следует проставлять от конструктивных баз с учетом возможности выполнения и контроля этих размеров.

Все размеры детали на чертеже должны быть нанесены с предельными отклонениями (исключения составляют размеры неответственных фасок и радиусов закруглений). Допускается не указывать предельные отклонения в следующих случаях.

1. Для размеров, определяющих зоны различной шероховатости одной поверхности, зоны термообработки, покрытия.

2. Для размеров деталей индивидуального производства, задаваемых с припуском на пригонку. На таких чертежах наносят знак *, а в технических требованиях указывают: «* Размеры с припуском на пригонку по дет. №...».
