Номинальным называется размер, относительно которого определяются предельные размеры и который служит началом отсчета отклонений.
Верхнее предельное отклонение – разность между наибольшим предельным и номинальным размерами. Нижнее предельное отклонение – разность между наименьшим предельным и номинальным размерами.

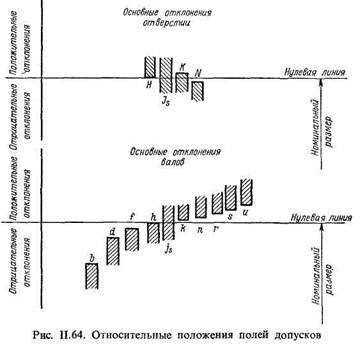

Нулевая линия – линия, соответствующая номинальному размеру, от которой откладываются отклонения размеров при графическом изображении допусков и посадок.
Допуск – разность между наибольшим и наименьшим предельными размерами. Поле допуска – поле, ограниченное верхним и нижним отклонением.
Основное отклонение – одно из двух отклонений (верхнее или нижнее), используемое для определения положения поля допуска относительно нулевой линии.
Поля допусков неответственных размеров могут быть односторонними (для отверстий Н, для валов h) или симметричными (для отверстий Js, для валов js, для размеров, не относящихся к отверстиям и валам, ±IT/2).
Совокупность допусков, соответствующих одинаковой степени точности всех номинальных размеров, называется квалитетом. Устанавливается 19 квалитетов: 0,1; 0; 1; 2;......; 17.
При соединении двух деталей образуется посадка, определяемая разностью их размеров до сборки, т. е. величиной получающихся зазоров или натягов в соединении. Посадка характеризует свободу относительного перемещения соединяемых деталей. Посадка может быть с зазором, с натягом, переходной, когда возможно получение как зазора, так и натяга. Зазор – разность размеров отверстия и вала, если размер отверстия больше размера вала. Натяг – разность размеров вала и отверстия, если размер вала больше размера отверстия.
Посадки назначаются предпочтительно в системе отверстия и обозначаются в виде дроби, в числителе которой указывается обозначение предельных отклонений отверстия, а в знаменателе – вала, например:
