Обозначение шероховатости поверхности



Знак наносится на поверхность, вид обработки которой конструктором не устанавливается.

Знак указывает, что шероховатость поверхности должна быть образована удалением слоя материала (точением, фрезерованием, шлифованием, полированием).

Знак указывает шероховатость поверхности, подлежащей образованию без удаления слоя материала (литьем, ковкой, прокатом, штамповкой и т. п.). Поверхности, не обрабатываемые по данному чертежу, обозначаются этим же знаком.

Если шероховатость всех поверхностей должна быть одинаковой, то знак, обозначающий шероховатость, помещают в правом верхнем углу чертежа (на расстоянии 5 – 10 мм от рамки) и на изображении не наносят – рис. 11.108, б. Размеры и толщина линий знака в 1,5 раза больше, чем знаков, наносимых на изображении.

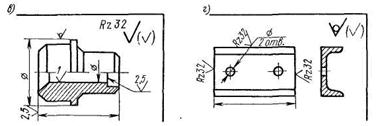

При указании шероховатости поверхности, преобладающей на данном чертеже, в правом верхнем углу помещают обозначение этой поверхности и условное обозначение . Это означает, что все поверхности, у которых на изображении не нанесены обозначения шероховатости или знак , должны иметь шероховатость, указанную перед обозначением ) – рис. 11.108, в. Размеры знака , взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.




Значение параметра шероховатости по ГОСТ 2789 – 73 указывают в обозначении шероховатости: для параметра Ra – без символа, например 0,5; для остальных параметров – после соответствующего символа, например: .

Знак указывает шероховатость, нормируемую номинальным значением Sm = 0,2 мм с предельным отклонением + 20 % на базовой длине 2,5 мм. Поверхность должна быть образована удалением слоя материала.

Знак предъявляет требования к шероховатости поверхности и нормируется значением Rz не более 20 мкм.

Знаком обозначена шероховатость поверхности, ограниченная значением Ra не более 0,63 мкм на базовой длине 0,25 мм. Метод образования поверхности не установлен.

При указании диапазона значений параметра шероховатости поверхности в обозначении шероховатости приводят пределы значений параметра, размещая их в две строки, например: – шероховатость, ограниченная значениями Rz в пределах 20 – 32 мкм на базовой длине 0,8 мм.

При нормировании требований к шероховатости поверхности указанием двух и более параметров значения параметров записывают в обозначении шероховатости сверху вниз в следующем порядке: параметр высоты неровностей профиля, параметр шага неровностей профиля, относительная опорная длина профиля, например: – шероховатость данной поверхности ограничивается значениями Ra в пределах 0,32 – 0,63 мкм на базовой длине 2,5 мм и значением Sm не более 0,12 мм на базовой длине 8 мм.



Способ обработки поверхности указывают в обозначении шероховатости только в случаях, когда он является единственным для получения требуемой шероховатости:

Допускается применять упрощенное обозначение шероховатости поверхности с разъяснением его в технических требованиях чертежа, например:

Обозначение шероховатости следует ставить на тех видах и разрезах, на которых проставлены размеры, относящиеся к соответствующим частям детали. Обозначение шероховатости располагают на линиях контура, выносных линиях или на полках линий – выносок. При недостатке места обозначение шероховатости допускается располагать на размерных линиях или на их продолжениях.

Если шероховатость одной и той же поверхности детали на отдельных участках должна быть различной, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующего размера и обозначений шероховатости (рис. 11.108, д).

Примеры нанесения знаков шероховатости на различных поверхностях приведены на рис. 11.108, к.
