IV.2. ВИДЫ



Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. Стандарт устанавливает следующие названия видов: 1 – вид спереди (главный вид); 2 – вид сверху, 3 – вид слева; 4 – вид справа; 5 – вид снизу; 6 – вид сзади.

Название видов на чертеже не надписывают, если они не смещены относительно главного изображения. Если виды смещены относительно главного изображения, то они должны быть отмечены на чертеже надписью (по типу Вид Б), подчеркнутой тонкой линией (см. рис. IV.5, я). Направление взгляда должно быть указано стрелкой с соответствующей буквой.

Главный вид должен давать наиболее полное и ясное представление о форме и размерах детали или изделия. При этом деталь следует располагать так, чтобы остальные ее виды рационально заполнили лист бумаги выбранного формата.

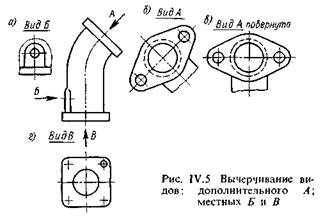

Если какая – либо часть предмета не может быть показана ни на одном из видов (рис. IV.5) без искажения ее формы и размеров, то следует применять дополнительные виды, получаемые на плоскостях, не параллельных ни одной из основных плоскостей проекций (рис. IV.5, в).

Дополнительный вид должен быть отмечен на чертеже надписью типа Вид А (рис. IV. 5, б), а у связанного с дополнительны видом изображения предмета должна быть поставлена стрелка, указывающая направление, взгляда, с соответствующим буквенным обозначением (стрелка А, рис. IV.5, а).




Дополнительный вид допускается повертывать, но с сохранением положения, принятого для данного предмета на главном изображении чертежа. При этом к надписи должно быть добавлено слово повернуто (рис. IV.5, в), которое не подчеркивается.

Изображение отдельного, ограниченного места на поверхности предмета называется местным видом – Вид Б и Вид В (рис. IV.5, а, г). Местный вид может быть ограничен линией обрыва (Вид Б, рис. IV.5, я) или не ограничен. Местный вид должен быть отмечен на чертеже стрелкой подобно дополнительному виду. В надписи должно быть указано название изображаемого элемента, например Вид В (рис. IV.5, г). Когда дополнительный или местный вид расположен в непосредственной проекционной связи с соответствующим изображением, допускается не делать надписи и указания стрелкой над видом (рис. IV.6).
