IV. 1. Основы построения изображений

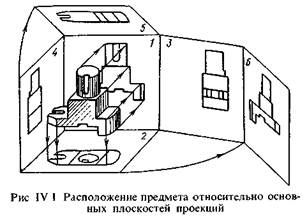

Изображения предметов должны выполняться по методу прямоугольного проецирования на две, три и более плоскостей проекций. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. IV. 1).

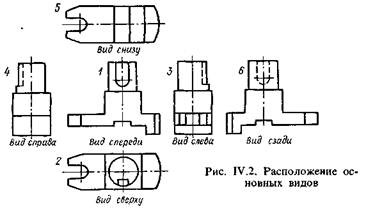

За основные плоскости проекций принимаются шесть граней куба. 1 – фронтальная плоскость (вид спереди), 2 – горизонтальная плоскость (вид сверху), 3 – профильная плоскость (вид слева). Изображение на фронтальной плоскости проекции принимается на чертеже в качестве главного.

Изображения на чертеже в зависимости от их содержания делятся на виды, разрезы, сечения.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете. С целью уменьшения количества изображений допускается на видах показывать и невидимые части предмета при помощи штриховых линий.
