IV.4. СЕЧЕНИЯ



Сечение – изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями). На сечении показывается только то, что попадает в секущую плоскость.

Сечения в зависимости от расположения на чертеже могут быть:

1) вынесенными, когда они располагаются вне изображения предмета (рис. IV.21, a);

2) наложенными, когда они совмещаются с соответствующим видом предмета (рис. IV.21,6).

Контур вынесенного сечения, а также сечения, входящего в состав разреза, обводится сплошной основной линией (толщиной s). Контур наложенного сечения обводится сплошной тонкой линией (5 / 2 – 5 / 3).

Вынесенное сечение может быть расположено следующим образом:

1) на продолжении линии сечения (рис. IV.21, а);

2) в разрыве между частями одного и того же вида (рис. IV.21, г);

3) на любом месте поля чертежа. Линию сечения отмечают утолщенной разомкнутой линией (толщиной s – l,5 s) с указанием стрелками направления взгляда и указанием сечения буквами.

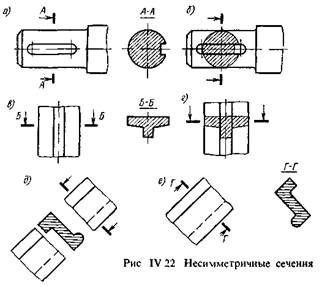

Над сечением наносится надпись по типу А – А, Б – Б, Г – Г, подчеркнутая тонкой линией (рис. IV.22, а, е, е). Секущие плоскости следует выбирать так, чтобы получать нормальные поперечные сечения (рис. IV.21 и IV.22).

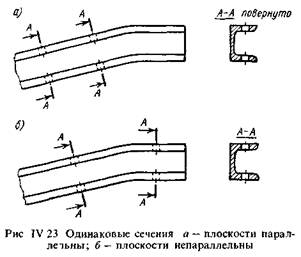

Сечение допускается располагать также с поворотом. В случае поворота к надписи добавляется слово повернуто (рис. IV.23, а). Для ряда одинаковых сечений, относящихся к одному и тому же предмету, линии сечения следует обозначать одной и той же буквой и вычерчивать одно сечение (рис. IV.23). Если секущие плоскости направлены под различными углами, то надпись повернуто не наносится (рис. IV.23, б).

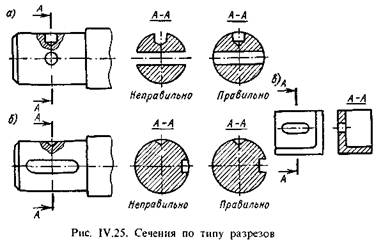

Для сечений всех видов, когда секущая плоскость проходит через ось вращения цилиндрического, конического, сферического углублений или сквозного отверстия, контуры углублений и отверстий должны быть вычерчены по типу разреза, т. е. показаны полностью (рис. IV.24 и IV. 25, а, б). Если же отверстие и углубление имеют некруглую форму (например, шпоночный паз), то сечение должно вычерчиваться, как это показано на рис. IV.25, б, Правильно.

При необходимости может применяться в качестве секущей цилиндрическая поверхность, развертываемая затем в плоскость (сечение Б – Б, рис. IV.26).
