Проекции на цилиндр

Поверхность сферы также можно проецировать на цилиндры и конусы, "надетые" на сферу. После построения цилиндрической или конической проекции поверхность разрезается и развертывается на плоскость.

Лучи, проецирующие земной шар на цилиндр, выбираются так, чтобы они были параллельны плоскости, высекающей окружность, по которой сфера и цилиндр соприкасаются (рис. 7.9). Если цилиндр касается Земли вдоль экватора, то все меридианы и параллели на карте переходят в прямые, пересекающиеся под прямыми углами.

увеличить изображение

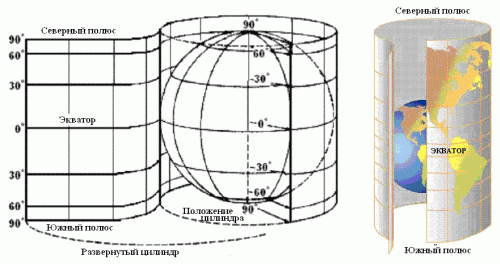

Рис. 7.9. Метод цилиндрической проекции с сохранением площадей

Цилиндрическая карта не всегда обладает конформностью и может сильно искажать расстояния и форму областей. Отметим, что ни одна карта не может одновременно быть конформной и сохранять площади. Было предложено огромное число других проекций, сохраняющих площадь; в современных атласах чаще всего встречаются сохраняющие площади карты, построенные с помощью цилиндрической проекции, которая была предложена Карлом Б.Мольвейде в 1805 г.
