Расчетные нагрузки на трансформатор ПТП

Алгоритм исследования

1. Анализ нагрузки на трансформатор ПТП. Основное электрооборудование понизительной подстанции заданного производственного объекта будет работать при различных нагрузках в процессе технической эксплуатации и развития. Это можно видеть из табл. 5.4, где приведены результаты расчетов нагрузки на один трансформатор ПТП для различных условий и ситуаций.

Из табл. 5.4видно, что нагрузка на трансформатор со стороны электропотребителей данного объекта может изменяться в зависимости от условий работы и вынужденных ситуаций в довольно широких пределах – от 529,42до 1291,3кВ∙А, что соответствует пределам изменения коэффициента нагрузки β = S т /S н = 0,7–1,72. Поэтому целесообразно исследовать внешние и рабочие свойства этих трансформаторов в пределах коэффициента нагрузки 0–1,8дляестественных и искусственных условий функцио­нирования ПТП объекта.

Таблица 5.4

Условия работы ПТП объекта Нагрузка на трансформатор, кВ∙А
без развития объекта с расширением объекта
Работа 4ТМ Работа ЗТМ Работа 4ТМ Работа ЗТМ
Естественные S T1 = 691,75 S T2 = 922,33 S T3 = 968,45 S T4 = 1291,26
β e 1 = 0,922 β e 2= 1,229 β e 3 = 1,29 β e 4 = 1,72
Искусственные S T5 = 529,42 S T6= 705,89 S T7 = 741,18 S T8= 988,25
βИ1 = 0,7058 βИ2 = 9.94 βИ3 = 0,988 βИ4 = 1,3176

Примечание. Расчеты выполнены с учетом выхода из строя одного трансформатора как в естественных, так и в искусственных условиях технической эксплуатации и развития СЭС объекта.

2. Построение внешней характеристики трансформатора типа TM-750/10 U 2(β). В качестве исходных примем данные: номинальное напряжение вторичной обмотки U = 525В, относительное напряжение короткого замыкания и к = 0,0455 – 0,004≈0,04, полную номинальную мощность трансформатора S н= 750 кВ∙А, мощность потерь короткого замыкания Р к – (0,02 – 0,01) S н = 0,015 ∙ 750 = 11,25кВт, средневзвешенный коэффициент мощности cosφСВ = 0,7347и общий коэффициент мощности объекта при работе компенсатора 0,96.

3. Построение рабочей характеристики трансформатора ТМ-750/10 в форме зависимости КПД в функции коэффициента нагрузки η(β). В качестве исходных данных примем дополнительные: мощность потерь холостого хода P 0 = (0,00836 – 0,0035) S н = 0,005 ∙ 750 = 3,75кВт.

Аналитическое выражение рабочей характеристики η(β) c учетом равенства cosφ = cosφСВдля естественных условий можно представить в виде формулы, а для искусственных – в форме зависимости:

.

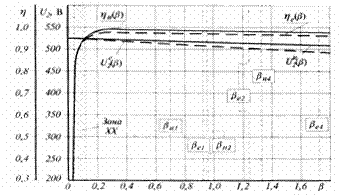

Результаты исследования внешних и рабочих характеристик трансформатора ТМ-750/10 в условиях ПТП заданного объекта показаны на рисунке, а обобщения и выводы приведены ниже.





. Результаты исследования внешних и рабочих характеристик трансформатора ТМ-750/10 при естественных и искусственных условиях работы ПТП
