Титановых и жаропрочных сплавов.
Обработка коррозионностойких и жаростойких сталей,
Изготовление деталей из коррозионностойких и жаростойких сталей, титановых и жаропрочных сплавов связано с увеличением трудоемкости обработки вследствие снижения скорости резания. Обработка этих материалов требует совершенствования существующих технологических процессов и применения инновационных инструментальных материалов.
В связи с этим необходимо совершенствование режущего инструмента путем оснащения его инновационными инструментальными материалами с многофункциональным покрытием для повышения эффективности процесса резания указанных материалов.
К группе труднообрабатываемых материалов обычно относят жаропрочные, коррозионностойкие стали и сплавы, а также материалы с особыми свойствами.
К жаростойким (окалиностойким) сталям и сплавам относят стали и сплавы с высокой сопротивляемостью химическому разрушению поверхности в газовых средах при температурах выше 550°С при ненагруженном или слабонагруженном состоянии. Жаростойкость характеризует сопротивление металла окислению при высоких температурах. В частности для повышения окалиностойкости стали легируют хромом, алюминием, кремнием.
К жаропрочным сталям и сплавам относят стали и сплавы, обладающие повышенными механическими свойствами при высоких температурах. Жаропрочность это способность материала противостоять механическим нагрузкам при высоких температурах. Для повышения жаропрочности осуществляют легирование стали молибденом, хромом, никелем и др.
В таблицах 4.17, 4.18, 4.19, 4.20 показаны состав и свойства типичных труднообрабатываемых жаропрочных сталей и сплавов.
4.17. Состав хромо-никелевых жаропрочных сталей, %
Марка | С | Cr | Ni | Дополнительное легирование |
09Х14Н16Б | 0,07-0,12 | 13-15 | 14-17 | 0,9-1,3 Nb |
09Х14Н19В2БР | 0,07-0,12 | 13-15 | 18-20 | 2,0-2,8 W 0,9-1,3 Nb |
08Х18H10T | <0,12 | 17-19 | 9-11 | 0,5-0,7 Ti |
08Х18H12Б | <0,08 | 17-19 | 11-13 | 0,8-1,2 Nb |
09Х14Н19В2БР | 0,07-0,12 | 13-15 | 18-20 | 2,0-2,8 W, 0,9-1,3 Nb |
4Х14H14B2M | 0,4-0,5 | 11-13 | 13-15 | 2,0-2,8 W, 0,2-0,4 Mo |
ХН35ВТЮ | <0,08 | 14-16 | 33-37 | 2,8-3,5 W, 2,4-3,2 Ti 0,7-1,4 Al |
Примечание. Стали содержат 1-2 % Mn. Стали с буквой Р в марочном обозначении содержат 0,002 % В.
Марка стали | Окали- ностойкость, °С | Кратковременная прочность, МПа | Длительная прочность, МПа | |||
600° С | 700° С | 800° С | 600° С | 700° С | ||
08Х18Н10Т 08Х18Н12Б 1Х14Н18В2БР 1Х14Н18В2Б | - - | |||||
4Х14Н14В2М. 4Х12Н8Г8МФБ Х12Н20ТЗР | - - - | - | 230 450 550 |

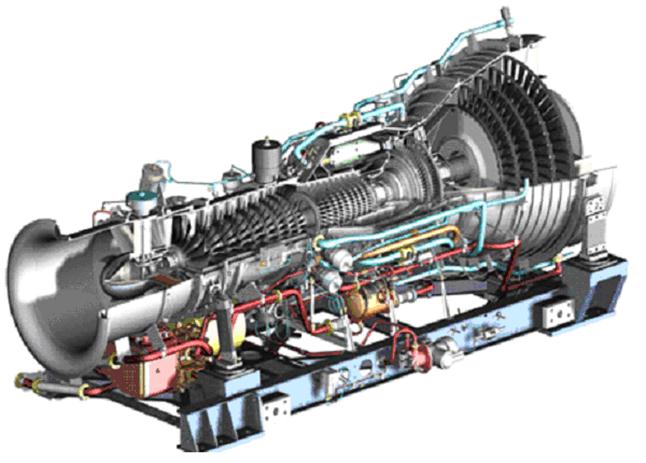

В современных авиационных двигателях наиболее ответственными элементами являются турбинные и компрессорные лопатки (рис. 4.20).
Рис. 4.20. Материалы, применяемые в авиационном двигателестроении
(турбовинтовой двигатель - разрез)
Мощность авиационного двигателя в большой степени зависит от максимальной температуры рабочего тела (газа), при которой длительное время могут работать лопатки. В реактивных двигателях нового поколения лопатки турбин разогреваются до 700-900° С, четко прослеживается тенденция повышения этой температуры. Для лопаток турбин применяют аустенитные стали и сплавы на основе титана, никеля
Большинство таких материалов характеризуется низкой обрабатываемостью, которая ухудшается по мере повышения жаропрочных свойств. В частности, это относится к никелевым и титановым сплавам, композитам на основе алюминиевых и титановых сплавов, упрочненных полимерными материалами, а также интерметаллоидам типа Ti-Al, Ni-Al и др.
Преимущественное применение имеют сплавы никеля, содержащие, как правило, хром (около 15-20%) и другие довольно многочисленные присадки. Жаропрочные никелевые сплавы характеризуются высокой прочностью и малой скоростью разупрочнения. На рис. 4.21 и 4.22 показаны зависимости жаропрочных свойств никелевых сплавов от времени при различных температурах.
4.19. Состав дисперсионно твердеющих никелевых жаропрочных сплавов, %
Марки | Cr | Ti | Al | Fe | C | Прочие |
ХН77ТЮ | 19-22 | 2,3-2,7 | 0,55-0,95 | 4,0 | 0,06 | ≤0,01Сe |
ХН77ТЮР | 19-22 | 2,3-2,7 | 0,55-0,95 | 4,0 | 0,06 | ≤0,01Сe |
ХН70ВМТЮ | 13-16 | 1,8-2,3 | 1,7-2,3 | 5,0 | 0,12 | 5-7 W, 2-4 Mo, 0,1-0,5 V, ≤0,02Сe |
