Типовые комбинационные цифровые устройства
Типовые узлы и элементы вычислительной техники
Служит для преобразования десятичного числа в двоичный код. Шифратор имеет входы У, пронумерованные в десятичной системе счисления и выходы Х, соответствующие отдельным разрядам двоичного числа. Чтобы преобразовать десятичное число в двоичное, необходимо активный логический уровень («0» или «1») подать на вход, номер которого в десятичной форме соответствует преобразуемому числу. При этом на выходах Х формируется соответствующий двоичный код (таблица 2.1.1.1.). Функциональное обозначение шифратора приведено на рисунке 2.1.1.1
| Входы | Выходы | |||
| у | Х8 | Х4 | Х2 | Х1 |
Таблица 2.1.1.1.
Запишем логические выражения для выходов Х.
Х1=У1 v Y3 v Y5 v Y7 v Y9
Х2=У2 v Y3 v Y6 v Y7
Х4=У4 v Y5 v Y6 v Y7
Х8=У8 v Y9

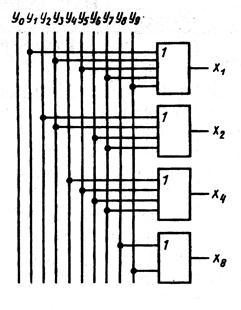

В соответствии с полученными выражениями построим схему шифратора (рисунок 2.1.1.1.)
Рисунок 2.1.1.1.
