Материалы валов и осей

Классификация валов и осей

Вал ось

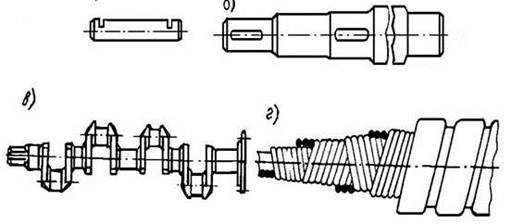

1. По форме геометрической оси вала:

1.1 С прямолинейной осью

1.2 Коленчатые

1.3 С криволинейной осью

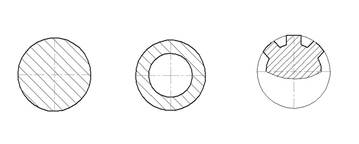

2. По форме поперечного сечения:

2.1 Сплошные;

2.2 Полые;

2.3 Шлицевые

3. По конструктивному исполнению.

3.1 Гладкие

3.2 Ступенчатые

Для редукторов общемашиностроительного назначения применяют термически обрабатываемые среднеуглеродистые и легированные стали 45 и 40Х.

Для быстроходных валов, вращающихся в подшипниках скольжения применяют стали 20Х, 12ХН3А, 18ХГТ. Цапфы (опорные поверхности) этих валов цементуют для повышения износостойкости.
