Проектный расчет валов. При проектном расчете определяют размеры и материал вала

При проектном расчете определяют размеры и материал вала.

Исходными данными при проектном расчете являются: крутящий момент или мощность .

1. Определяют наименьший допустимый диаметр вала из условия прочности на кручение:

,

- допускаемое напряжение кручения (для стали).

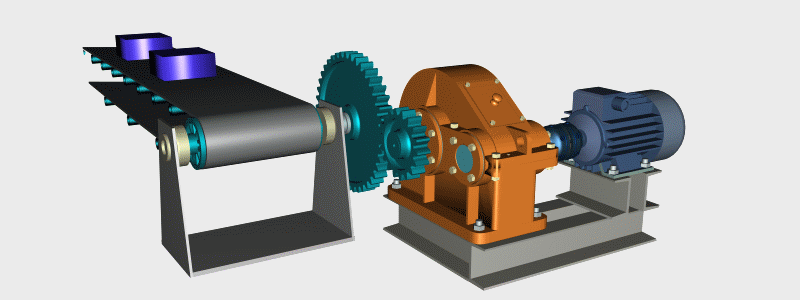

Если известны размеры вала, с которым сопрягается проектируемый вал (например, с валом электродвигателя), то наименьший диаметр вала можно принять равным или близким к диаметру вала электродвигателя

d = (0,8…1,2) d_Э.

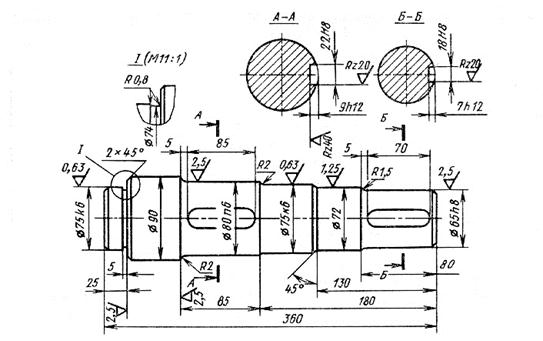

2. Разрабатывают конструкцию вала.
