Разновидности вариаторов

1) Лобовой вариатор применяют в винтовых прессах и приборах.

Лобовой вариатор

В таком вариаторе оси взаимно перпендикулярны, а изменение скорости ведомого вала происходит за счёт осевого перемещения ролика. Лобового вариатор допускает реверсивные вращения ведомого вала при одностороннем вращении ведущего. Ведущим звеном в лобовой передаче может быть либо ролик, либо работающий торцом диск. Передаточное число лобового вариатора

,

а диапазон регулирования

.

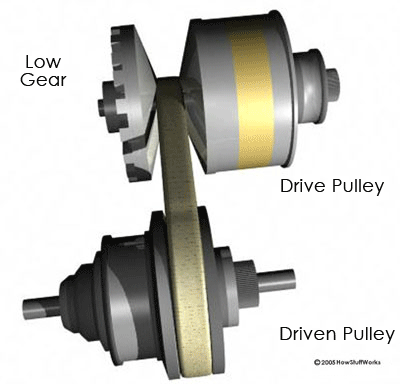

2) Вариаторы с раздвижными конусами применяют в машиностроении (скутеры и автомобили). Промежуточным звеном является клиновой ремень или цепь. Плавное изменение скоростей ведомого вала достигается раздвижением или сближением конусных катков.

Вариаторы с раздвижными конусами

Клиноременные вариаторы просты, но не надежны.

Диапазон регулирования Д= 2-3.

Передаваемая мощность 50 кВт.

Цепные вариаторы сложнее и дороже, но компактнее, долговечнее и надежнее.

Д не более 6.

Передаваемая мощность 30 кВт.

Цепной вариатор

3) Многодисковые вариаторы состоят из пакетов ведущих и ведомых раздвижных конических тонких дисков. Изменение скорости ведомого вала осуществляется радиальным смещением ведущего вала относительно ведомого.

Д не более 5.

Многодисковый вариатор

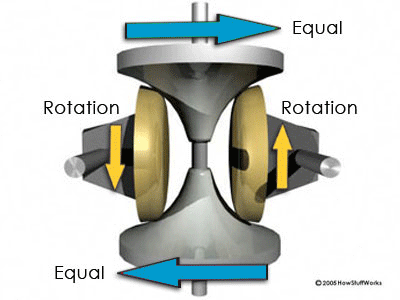

4) Торовые вариаторы состоят из двух соосных катков с тороидальной рабочей поверхностью и двух промежуточных роликов. Регулирование скоростей производится поворотом роликов с помощью рычажного механизма.

Д =3-6.

Из всех вариаторов они наиболее компактны и совершенны, но имеют сложную форму и требуют высокой точности изготовления.

КПД 0,95- самый высокий.

Передаваемая мощность до 20 кВт.
