Проектный и проверочный расчет осей

В отличие от валов оси не работают на кручение и испытывают только деформацию изгиба.

Проектный расчет проводят в следующей последовательности:

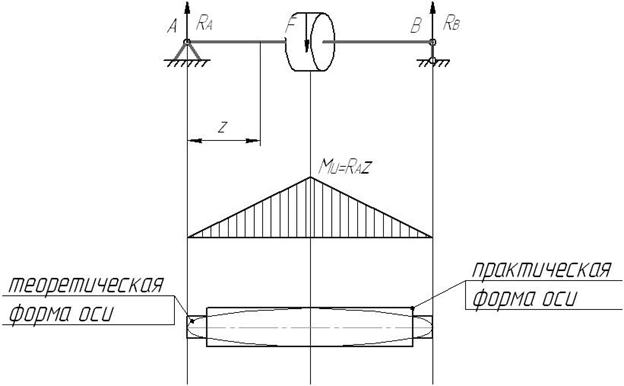

1) Составляют расчетную схему нагружения.

2) Определяют реакции и строят эпюру изгибающих моментов.

3) Из условия прочности оси в опасном сечении получают её теоретическую форму.

4) Теоретическую форму оси заменяют практической

Из условия прочности находим:

- наименьший диаметр оси.

Проверочные расчеты осей проводятся по тем же зависимостям, что для валов. При этом учитывают, что напряжения кручения = 0.
