Компенсирующие муфты
Компенсирующие муфты предназначены для соединения валов с незначительными взаимными смещениями осей, связанными с неточностями изготовления, монтажа и упругими деформациями.
Смещения валов могут быть осевыми D, радиальными dr, угловыми a и комбинированными D, dr, a (рис.10,2).

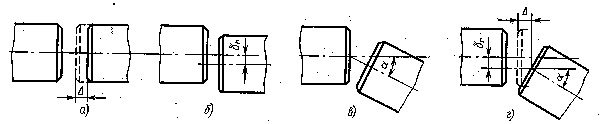

Схемы смещения валов: а) осевое, б) радиальное,
в) угловое, г) комбинированное
Рассмотрим в качестве примера зубчатую муфту.

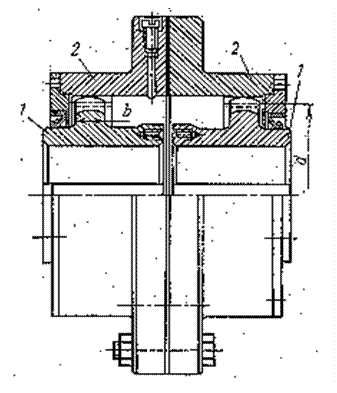

Муфта состоит из двух зубчатых обойм 1 и двух зубчатых втулок 2 с фланцами. Зубчатые обоймы соединяются с валами шпонками, а фланцы втулок – болтовыми соединениями.
Она допускает угловое смещение a £ 1,50, радиальное dr = 0,2…0,6 мм и осевое – D = 1…8 мм.
Компенсация радиального зазора осуществляется за счет зазора между зубьями обоймы и втулки, а угловое смещение – за счет выполнения ширины зуба по радиусу.
Передача вращающего момента в этих муфтах осуществляется большим числом одновременно работающих зубьев, что обеспечивает высокую нагрузочную способность и малые габариты муфты.
