Управляемые муфты

Муфта упругая со звездочкой

Муфта упругая со звездочкой

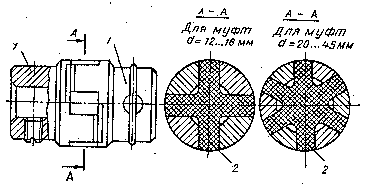

Имеет меньший диаметр, чем МУВП. Она состоит их двух полумуфт 1 с торцовыми кулачками, между которыми расположен упругий элемент – резиновая звездочка 2.

Допускаемое муфтой радиальное смещение валов не превышает 0,2 мм, угловое – 1⁰30´.

Муфту выбирают по ГОСТ 14084-76 в зависимости от вращающего момента. Зубья звездочки проверяют на смятие, принимая допускаемое напряжение на смятие 2…10 МПа.

Управляемые муфты предназначены для соединения или разъединения валов с помощью специального механизма управления.

Они устанавливаются перед коробкой скоростей и других механизмах при необходимости изменения режима работы. Передача вращающего момента может осуществляться либо зацеплением в зубчатых и кулачковых муфтах, либо сцеплением (силами трения) во фрикционных муфтах.

Кулачковые и зубчатые муфты имеют небольшие габариты и массу, не допускают проскальзывания. Однако их включение на ходу сопровождается ударами.

Фрикционные муфты позволяют плавно включать ведущие и ведомые валы под нагрузкой, предохраняют механизмы от внезапных перегрузок. Управляемые муфты требуют точной соосности соединяемых валов.
