Роликовая
Простейшая роликовая муфта состоит из наружной обоймы 3, внутренней звездочки 4, роликов 1 и поджимающего устройства 2. Если ведущей является звездочка, соединение валов может происходить только при ее вращении по ходу часовой стрелки.
При этом ролики попадают в сужающую часть клинового паза. За счет трения происходит заклинивание наружной обоймы 3 и звездочки 4 и осуществляется передача вращающего момента Т.
Если звездочка вращается в обратном направлении относительно обоймы, то ролик освобождается, и муфта вращающий момент не передает. При остановке ведущего звена (звездочки) ведомое звено (обойма) может продолжать свободно вращаться по ходу часовой стрелки.
Роликовые муфты рассчитывают на прочность по контактным напряжениям, возникающим в местах контакта роликов,
,
где Епр – приведенный модуль упругости материала ролика и обоймы (звездочки);
D – диаметр рабочей поверхности обоймы;
d, L, z – диаметр, длина и количество роликов;
a – угол заклинивания, a = 6…80; [sН] – допускаемое контактное напряжение, [sН] = 1200…1500 МПа.

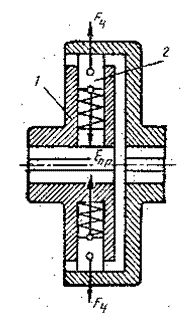

Центробежные муфты
