Основы расчета ременных передач
Для всех типов ремней теоретические основы расчета общие. Работоспособность ременной передачи может быть ограничена тяговой способностью и долговечностью ремня, которая в условиях нормальной эксплуатации ограничена разрушением ремня от усталости.
Расчет на тяговую способность ременных передач считается основным. Долговечность ремня учитывают при расчете путем выбора основных параметров передачи в соответствии с рекомендациями, выработанными практикой.
Окружные скорости на шкивах
, . (8.1)
Учитывая упругое скольжение ремня, можно записать или
, (8.2)
где – коэффициент скольжения. При этом передаточное отношение
. (8.3)
Величина зависит от нагрузки, поэтому в ременной передаче передаточное отношение не является строго постоянным. При нормальных рабочих нагрузках 0,01 – 0,2. Небольшое значение позволяет приближенно принимать
. (8.4)

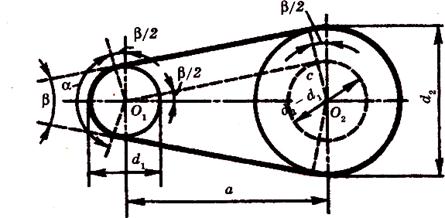

Рисунок 8.4 – Геометрические параметры ременной передачи
