Потери в передаче и КПД

Потери мощности в ременной передаче складываются из потерь в опорах валов; потерь на внутреннее трение в ремне, связанное с периодическим изменением деформаций, и в основном с деформациями изгиба; потерь от сопротивления воздуха движению ремня и шкивов.

Все эти потери трудно оценить расчетом, а поэтому КПД передачи определяют экспериментально. При нагрузках, близких к расчетным, среднее значение КПД для плоскоременных передач = 0,97, для клиноременных = 0,96.

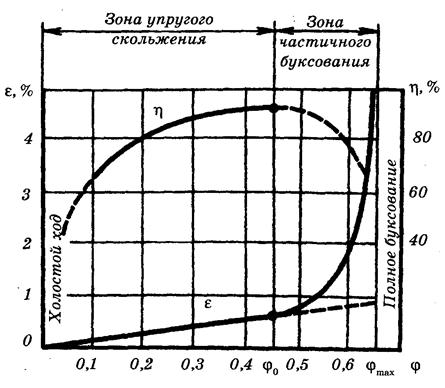

Рисунок 8.7 – Кривые скольжения

Кривые скольжения и КПД. Работоспособность ременной передачи принято характеризовать кривыми скольжения и КПД (рисунок 8.7), которые являются результатом испытаний ремней различных типов и материалов. На графике по оси ординат откладывают относительное скольжение ε и КПД, а по оси абсцисс – нагрузку передачи, которую выражают через коэффициент тяги

.

Коэффициент тяги позволяет судить о том, какая часть предварительного натяжения ремня F₀ используется полезно для передачи нагрузки F₁, то есть характеризует степень загруженности передачи. Выражение нагрузки передачи через безразмерный коэффициент объясняется тем, что скольжение и КПД связаны со степенью загруженности передачи, а не с абсолютным значением нагрузки.

На начальном участке кривой скольжения от 0 до наблюдается только упругое скольжение. Так как упругие деформации ремня приближенно подчиняются закону Гука, этот участок близок к прямолинейному. Дальнейшее увеличение нагрузки приводит к частичному, а затем и полному буксованию. В зоне – наблюдается как упругое скольжение, так и буксование. Они разделяются продолжением прямой ε штриховой линией.

Рабочую нагрузку рекомендуют выбирать вблизи критического значения и слева от нее. Этому значению соответствует также и максимальное значение КПД. Работу в зоне частичного буксования допускают только при кратковременных перегрузках, например, в момент запуска двигателя. В этой зоне КПД резко снижается вследствие увеличения потерь на скольжение ремня, а ремень быстро изнашивается. Размер зоны частичного буксования характеризует способность передачи воспринимать кратковременные перегрузки.

Отношение для ремней: плоских кожаных и шерстяных – 1,35 – 1,5; прорезиненных – 1,15 – 1,3; хлопчатобумажных – 1,25 – 1,4; клиновых – 1,5 – 1,6.
