Детские фильтрующие противогазы

В настоящее время существует 5 типов детских противогазов. Более распространен ПДФ-7 (противогаз детский фильтрующий, тип седьмой). Он предназначен для детей как младшего (начиная с 1,5 лет), так и старшего возрастов, комплектуется фильтрующе-поглощающей коробкой от взрослого противогаза ГП-5. В качестве лицевой части применяются маски МД-1А пяти ростов.

Рост масок детских противогазов

Противогаз Тип маски
Высота лица, мм
ПДФ-7 МД-1 до 78 79-87 88-95 96-103 104-111
ПДФ-Д МД-3 До 78 79-87 88-95 96-103 -
ПДФ-Ш МД-3 - - 88-95 96-103 -

Последние годы промышленность выпускала противогазы ПДФ-Д и ПДФ-Ш (противогаз детский, фильтрующий, дошкольный или школьный). Они имеют единую фильтрующе-поглощающую коробку ГП-5 и различаются лишь лицевыми частями. Так, ПДФ-Д оснащается масками МД-3 (маска детская, тип третий) четырех ростов - 1,2,3,4. Маски имеют наголовник в виде тонкой резиновой пластины с пятью лямками, снабженными уступами с цифрами. Их подгонку начинают при следующем положении цифр лямок у пряжек: лобная - 6, височные - 8, щечные - 9. Соединительная трубка у маски 1 -го роста присоединена сбоку от клапанной коробки.

Если ПДФ-Д предназначен для детей от полутора до 7 лет, то ПДФ-Ш - для детей от 7 до 17 лет. В качестве лицевой части используются маски МД-3 двух ростов, а именно - 3-го и 4-го.

Чтобы определить рост маски, ученической линейкой с миллиметровыми делениями или штангенциркулем надо измерить высоту лица, то есть расстояние между самой нижней частью подбородка и точкой наибольшего углубления переносицы. Прежде измеряли еще и ширину лица, но, как показала практика, - это излишне. Когда высота лица более 103 мм, ребенку следует подобрать противогаз ПДФ-Ш, укомплектованный шлем-маской ШМ-62у.

Если противогаз ПДФ-Ш оснащен шлем-маской от ГП-5, в этом случае для определения роста сантиметровой лентой измеряют вертикальный обхват головы - от макушки, через щеки и подбородок. Измерения округляют до 0,5 см. При величине обхвата до 63 см нужен нулевой рост; от 63,5 до 65 см - первый; от 65,5 до 68 см - второй; от 68,5 до 70,5 см -третий.

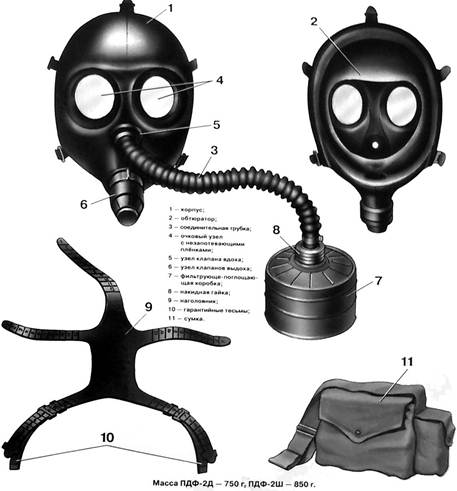

На сегодня наиболее совершенной моделью является детский противогаз ПДФ-2Д для детей дошкольного и ПДФ-2Ш - школьного возрастов. В их комплект входят: фильтрующе-поглощающая коробка ГП-7к, лицевая часть МД-4, коробка с незапотевающими пленками и сумка. ПДФ-2Д комплектуется лицевыми частями 1 -го и 2-го, ПДФ-2Ш - 2-го и 3-го ростов. Масса комплекта: дошкольного - не более 750 г, школьного - не более 850 г. Фильтрующе-поглощающая коробка по конструкции аналогична коробке ГП-5, но имеет уменьшенное сопротивление вдоху.

Рис. Противогаз детский фильтрующий ПДФ-7.

Лицевая часть, как и у ГП-7, состоит из корпуса (маски объемного типа с "независимым" обтюратором, отформованным как одно целое с ней) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапанов выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с ниппельным кольцом. "Независимый" обтюратор, расположенный по краю корпуса маски, обеспечивает надежную герметизацию, тонкая резина хорошо прилегает к лицу и растягивается независимо от корпуса маски. Наголовник способствует надежному закреплению лицевой части. Состоит из 5 лямок (лобной, 2 височных, 2 щечных), сделанных как одно целое с затылочной пластиной. На лямках с интервалом в один сантиметр нанесены упоры для закрепления в пряжках. У каждого упора - цифра, которая указывает его порядковый номер. В свою очередь лямки прикрепляются к корпусу лицевой части пряжками с фиксаторами, что позволяет устанавливать лямки в нужное положение и предотвращает их выскальзывание.

Узел клапана вдоха состоит из патрубка с седловиной, на оси которой размещен резиновый лепесток. Узел клапанов выдоха - из двух пластмассовых седловин, двух резиновых клапанов грибкового типа, и все это снаружи прикрыто защитным экраном. Чтобы не запотевали стекла очков, как и в противогазах ПДФ-Д и ПДФ-Ш, применяются незапотевающие пленки. Хранятся они в закрытой металлической коробке. Носят противогаз в сумке с двумя отделениями - для фильтрующе-поглощающей коробки и лицевой части. Внутри сумки - карман для коробки с незапотевающими пленками, снаружи - для индивидуального противохимического пакета. Противогазы ПДФ-2Д и ПДФ-2Ш носят на левом боку на уровне пояса, плечевая тесьма переброшена через правое плечо.

Подбирать рост и собирать противогаз для детей дошкольного и младшего школьного возрастов должны только взрослые (также надевать и снимать). Дети среднего и старшего школьного возрастов эту операцию проделывают самостоятельно. Подбирают противогазы таким же способом, как и противогаз ГП-7. Измеряют горизонтальный и вертикальный обхваты головы мерной сантиметровой лентой, округляя измерения до 5 мм. По сумме измерений, используя таблицы, определяется требуемый типоразмер лицевой части: рост маски и положение (номера) упоров лямок наголовника. Номера упоров лямок в таблице указаны в такой последовательности: первая цифра - номер упора лобной лямки, вторая - височных, третья - щечных лямок.

Размеры детских противогазов

Сумма обхватов головы, мм Рост Положение упоров Сумма обхватов головы, мм Рост Положение упоров
Противогаз ПДФ-2Д Противогаз ПДФ-2Ш
До 980   4-8-8 1035-1055   4-7-9
985-1005   4-7-8 1060-1080   4-7-8
1010-1030   3-6-7 1085-1105   3-6-7
1035-1055   3-5-6 1110-1130   3-5-6
1060-1080   4-7-8 1135-1155   3-4-5
1085-1105   3-6-7 1160-1180   3-5-6
1110-1130   3-5-6 1185-1205   3-4-5
1135-1155   3-4-5 1210-1230   3-3-4
1160-1180   3-3-4 1235-1255   3-2-3
      1260-1280   3-1-2
      1285-1305   3-1-1

Если сумма горизонтального и ветикального обхватов головы превышает 1305 мм, то такому ребенку необходим не детский, а взрослый противогаз ГП-7.

Следует обратить внимание на то, что конструкция маски и наголовника лицевой части МД-4 позволяет при подборе противогазов варьировать пограничными для каждого роста типоразмерами. Например, если сумма вертикального и горизонтального обхватов головы ребенка будет в интервале 1035 - 1055 мм, то можно использовать лицевую часть 1-го роста с положением упоров 3-5-6 или 2-го роста с положением упоров 4-7-9. При сумме 1160 - 1180 мм - лицевую часть 2-го роста с положением упоров 3-3-4, а также 3-го роста с положением упоров 3-5-6.

Проверка комплектности, сборка противогаза и подготовка к эксплуатации практически ничем не отличаются от аналогичных действий с противогазами для взрослых.

Порядок проверки на герметичность: надеть противогаз, закрыть ладонью отверстие в дне коробки и сделать плавный глубокий вдох. Если воздух не проходит под маску, то лицевая часть подобрана верно и противогаз собран правильно. Если же воздух при вдохе все же проходит, следует тщательно проверить правильность сборки. Если и это не дает положительных результатов, подтянуть на одно деление височные и щечные лямки или заменить рост лицевой части на меньший.

На детей дошкольного и младшего школьного возрастов противогазы надевают взрослые. Делается это так: ребенка ставят спиной к себе, снимают головной убор, собирают волосы со лба и висков, лицевую часть берут за височные и щечные лямки и прикладывают к лицу так, чтобы подбородок разместился в нижнем углублении обтюратора, движением рук вверх и назад от лица ребенка наголовник натягивается на голову, устраняется перекос лицевой части, повороты обтюратора и лямок, застегиваются щечные пряжки. У детей дошкольного возраста завязываются гарантийные тесьмы. После всего надевают головной убор.

При самостоятельном надевании противогаза дети школьного возраста поступают так же, как и взрослые, в той же последовательности.

Для того чтобы снять противогаз ПДФ-2Д или ПДФ-2Ш, сначала распускают щечные лямки, затем лицевую часть берут за узел клапанов выдоха, оттягивают вниз и движением руки вперед и вверх снимают.

Новые детские противогазы имеют ряд преимуществ. У них снижено сопротивление дыханию на вдохе, уменьшено давление лицевой части на голову. Все это позволяет увеличить время пребывания детей в средствах защиты. Конструкция лицевой части такова, что стало возможным уменьшить количество ростов до трех и в значительной мере облегчить подбор противогазов.
