Горизонтального круга

Исследование эксцентриситета алидады

Эксцентриситетом алидады горизонтального круга называют несовпадениеоси алидады центром лимба горизонтального круга.

В результате исследования эксцентриситета алидады у теодолитов с двусторонней системой отсчета выясняют точности центрирования оси алидады и горизонтального круга.

При исследовании эксцентриситета алидады у теодолитов с односторонним отсчетом, кроме того, определяют величину двойной коллимационнойпогрешности 2с, которая необходима дляустановления допусков на колебания этой погрешности и на расхождения значений углов в полуприемах.

При исследовании эксцентриситета алидады переставляют алидаду, оставляя круг неподвижным, а при исследовании эксцентриситета круга переставляют круг при неподвижной алидаде.

При исследовании эксцентриситета алидады теодолита 3Т2КП качестве индекса используют штрих вертикального круга, видимый после поворота переключающей призмы на 45°. Исследования проводят через 30° прямым и обратнымходами в следующем порядке: устанавливают рукояткой микрометра отсчет 5’00"; устанавливают вращением лимба (или алидады) отсчет φ; совмещают диаметрально противоположные штрихи лимба φ и φ + 180 с помощью наводящих винтов и записывают отсчет а = 5’00";вводят поворотом переключателя изображение штрихов горизонтального круга в поле зрения отсчетного микроскопа; совмещают рукояткой микрометра штрих φ с принятым индексом и записывают отсчет d; устанавливают переключатель в горизонтальное положение, а отсчет по микрометру — на 5’00". Для каждой установки лимба (алидады) находят разности υ=4(а—d). Средние значения ‚ из прямого и обратного ходов используют для вычисления элементовэксцентриситета: углового значения ε, линейнойвеличины е, направления эксцентриситета р. Вычисления проводят по формулам:

;

где R – радиус круга. Синусоиду строят по ординатам

Осевой эксцентриситет определяют по элементам эксцентриситета алидады и лимба по формуле

Угловое значение эксцентриситета алидады у теодолитов типа 3Т2КП не должно превышать 40″.

Теодолит 3Т5КП имеет одностороннее отсчетное устройство по лимбам, поэтому эксцентриситет алидады горизонтального круга исследуют в таком порядке.

Для исследования в 20...30 м от теодолита по окружности через 45º или 60º на одной высоте с прибором устанавливают марки. Переставляя алидаду по часовой стрелке, при неизменном положении горизонтального круга последовательно визируют трубой при КП на каждую марку и отсчитывают по шкале отсчетного приспособления. Переведя трубу через зенит, повторяют измерения при КЛ, снова вращая алидаду прибора по часовой стрелке. Эти измерения составляют первый прием. Затем также при двух положениях вертикального круга производят второй прием измерений, вращая алидаду против часовой стрелки.

Для каждого положения алидады находят разности отсчетов:

2с = КП_i — КЛ_i, которые обусловлены совместным влиянием двойного эксцентриситета 2е) и двойной коллимационной погрешности 2с.

Вычисляют среднее значение двойной коллимационной погрешности

- КЛ)

2сё=1,

где $ — число положений алидады.

Определяют значения двойного эксцентриситета алидады для каждого ее положения 2е = (КП_i - КЛ_i) - 2с, а затем эксцентриситет алидады.

По полученным значениям, характеризующим влияние эксцентриситета алидады на разных частях лимба, строят график эксцентриситета (рис. 12.8) ее горизонтального круга, по которому судят о качестве работы алидады. По отклонениям измеренных значений от соответствующих значений ординат синусоиды составляют представление о колебаниях эксцентриситета для различных положений алидады. Амплитуда синусоиды характеризует влияние эксцентриситета алидады.

Вычисляют также максимальный угловой эксцентриситет как полусумму абсолютных значений максимального и минимального‚,. В теодолите 3Т5КП не должна превышать 30".

Пример исследования эксцентриситета алидады горизонтального круга теодолита 3Т5КП приведен в таблице 12.4, а график алидады — на рисунке 12.8.

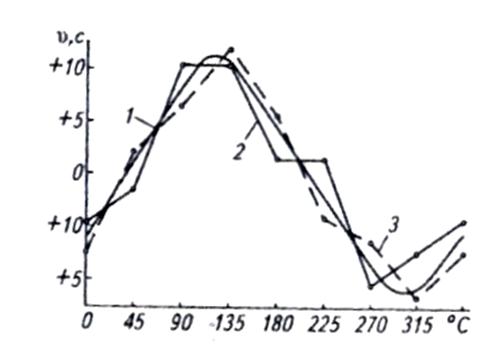

Рис. 53. Исследование эксцентриситета алидады горизонтального круга

теодолита 3Т5КП №

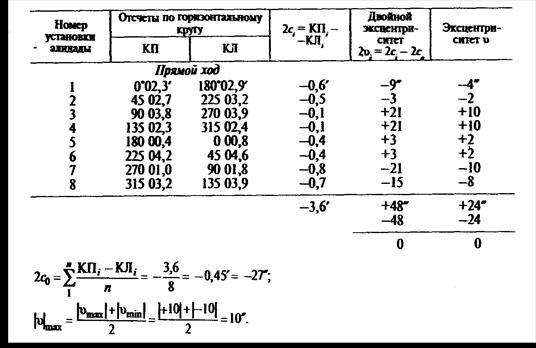

Таблица – Определение эксцентриситета алидады у теодолита с односторонней системой отсчета (3Т5КП)
