Параллельные прямые

ВЗАИМНОЕ ПОЛОЖЕНИЕ ПРЯМЫХ

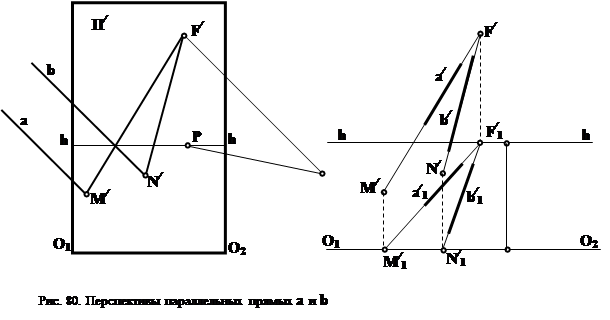

Перспективы параллельных прямых пересекаются. Точка пересечения связки параллельных прямых называется точкой схода (см. точку F^/ на

рис. 80).

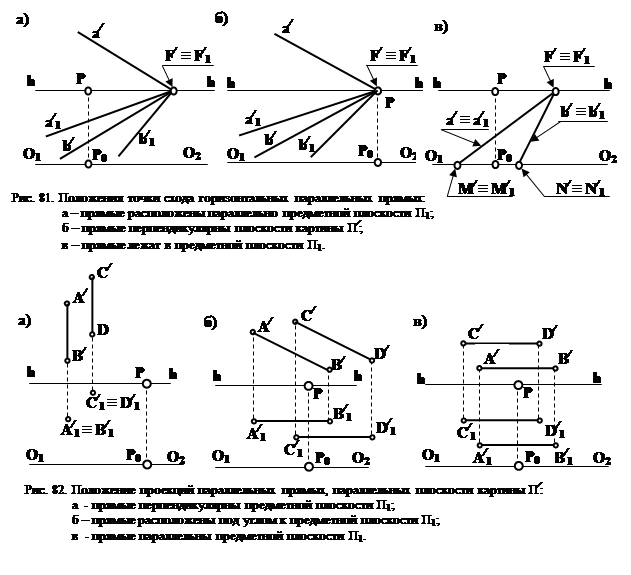

Точка схода горизонтальных параллельных прямых лежит на линии горизонта (рис.81, а).

Если горизонтальные параллельные прямые перпендикулярны к плоскости картины (П ^/), то точкой схода их служит главная точка картины (Р) (рис.81, б).

Точка схода параллельных прямых, лежащих в предметной плоскости П₁,

находится на линии горизонта (рис.81, в).

Перспективы и вторичные проекции параллельных прямых параллельны, если прямые параллельны плоскости картины (П ^/) (рис.82).
