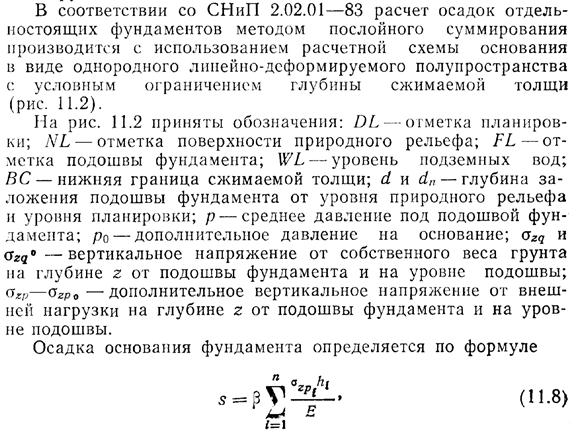

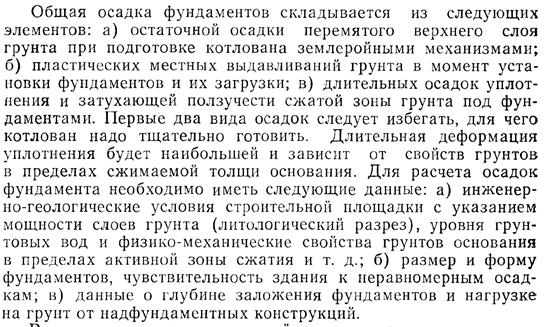

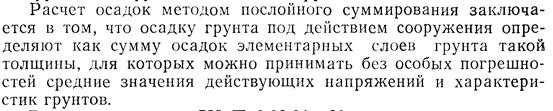

Рис. 5.2. Схема распределения вертикальных напряжений при определении осадок методом послойного суммирования.

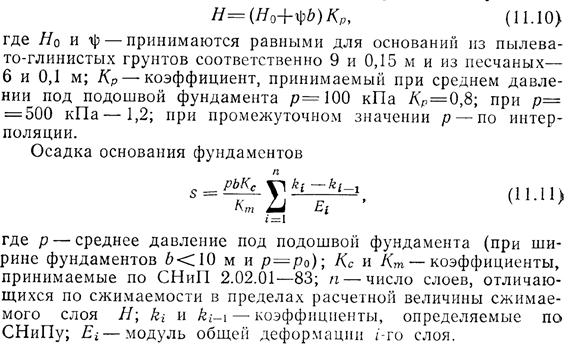

Рис. 5.3. Схема распределения вертикальных напряжений при расчете осадок с использованием расчетной схемы в виде линейно-деформируемого слоя конечной толщины:

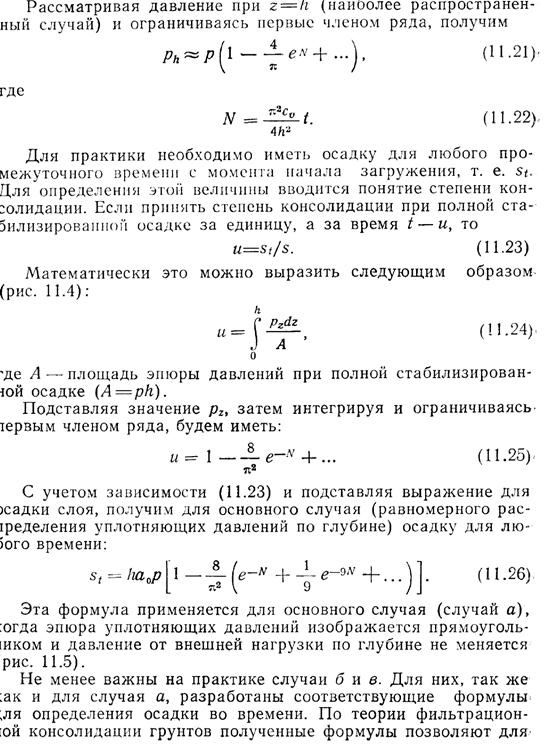

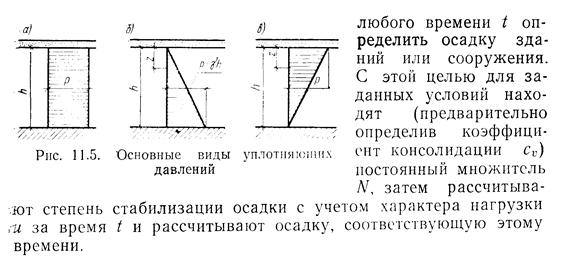

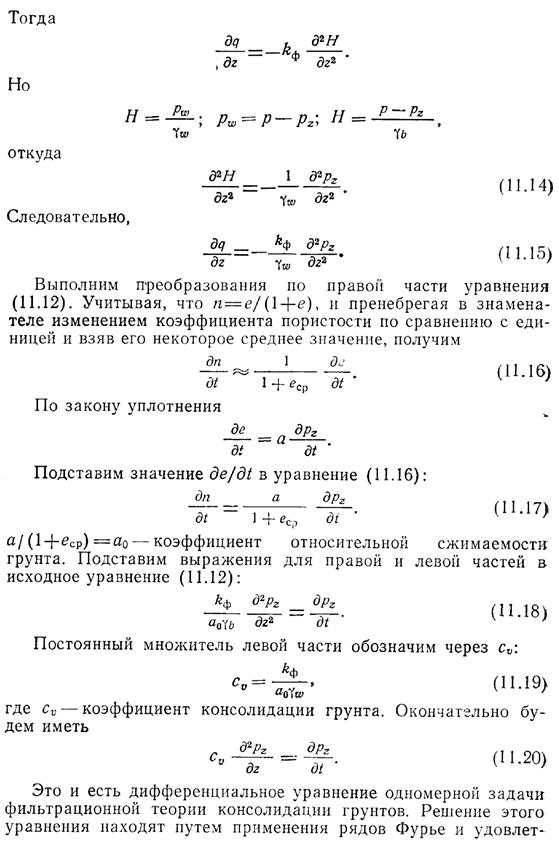

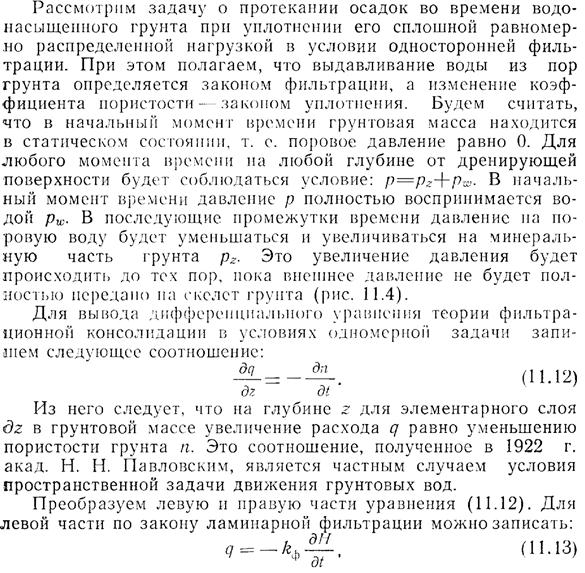

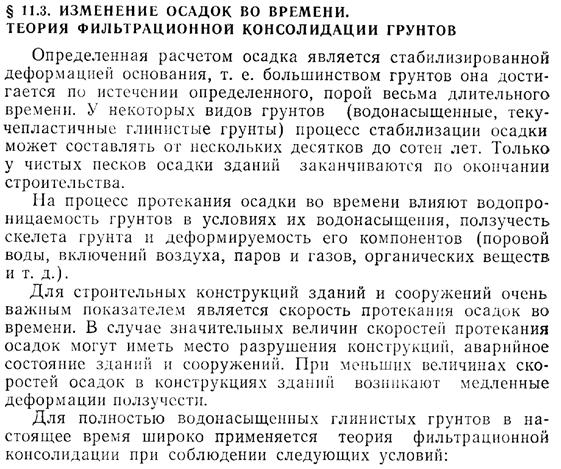

DL – отметка планировки; FL – отметка подошвы фундамента; ВС – нижняя граница сжимаемой толщи.
