Две функции РИ
Режущий инструмент выполняет две основные функции:
1. Формирование заданной поверхности детали.
2. Снятие припуска.

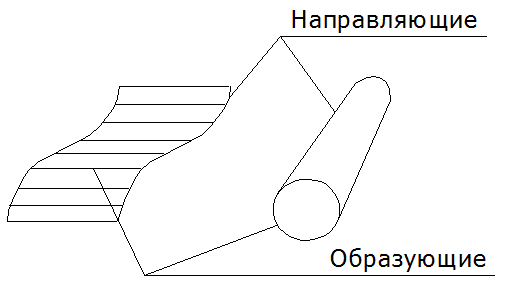

Геометрически любую деталь можно рассмотреть как часть пространства, ограниченную поверхностями. Любая поверхность может быть получена путём перемещения в пространстве любой линии, называемой образующей, по некоторой другой линии, называемой направляющей (рис. 2.2).
Рис. 2.2
Чаще всего режущая кромка совпадает с образующей линией.

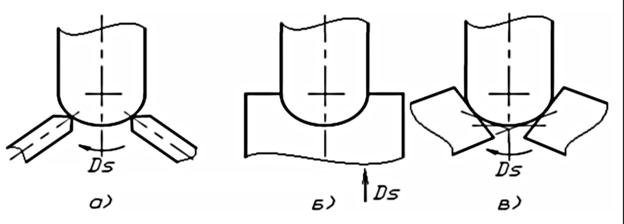

В большинстве случаев образующая и направляющая линии могут меняться местами: от того, какая линия выбрана в качестве образующей, а какая в качестве направляющей, зависит вид РИ. Например, для цилиндрической поверхности: если образующая линия – окружность, а направляющая - линия, то РИ – круглая протяжка; если образующая линия является образующей цилиндра, а направляющая линия – окружность, то РИ – токарный резец, работающий методом периодической врезной подачи. Образующие линии могут быть получены следующими методами (рис. 2.3):
а - следа точки; б - копирования; в - огибания.
Рис. 2.3

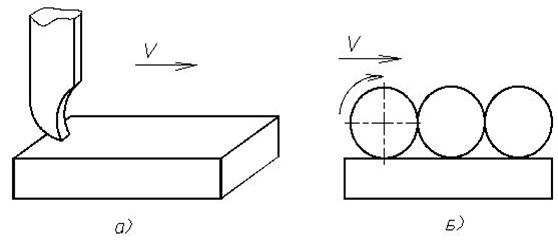

Направляющие линии могут быть получены следующими методами(рис. 2.4):
а – методом следа точки (например при строгании);
б – методом огибания.
Рис. 2.4
