Резцы с креплением пластин силами резания


Резцы с приклеенными пластинами

При приклеивании пластин используются высококачественные клеи, в основном многокомпонентные эпоксидные клеи, например ВК 9, ВОК 20 и др.

Приклеивание осуществляется по определённой технологии в условиях повышенной температуры (200…3000 С) и длительности процесса приклеивания (1-2 суток).

Достоинства крепления пластин приклеиванием:

+ нет трещин на пластине,

+ простота корпуса РИ,

+ инвариантность геометрии режущей части РИ.

Недостатки крепления пластин приклеиванием:

- потеря инструментального материала РИ при переточке,

- длительность процесса приклеивания,

- однократное использование державки,

- ненадёжность клеевого соединения в условиях высоких температур, вибрации, применения СОЖ.

Область применения:

РИ с приклеенными пластинами находят ограниченное применение. Однако приклеивание считается перспективным при условии создания высокопрочных и высокотемпературных клеев.

Достоинства:

+ равнодействующая сила резания направлена так, что пластина прижимается к гнезду и удерживается этой силой,

+ быстрота смены пластины,




+ возможность использования СМП,

+ простота конструкции,

+ возможность использования круглых пластин с непрерывным их вращением под действием сил резания.

Недостатки:

- непостоянство силы резания приводит к снижению точности обработки;

- наличие граничных условий удержание пластины на державке:

a<Ψ<(900 - g), обычно y @ 19…75°;

- необходимое устройство для удержания пластины на державке при холостом ходе.

Область применения:

Возможно применение в условиях АП.

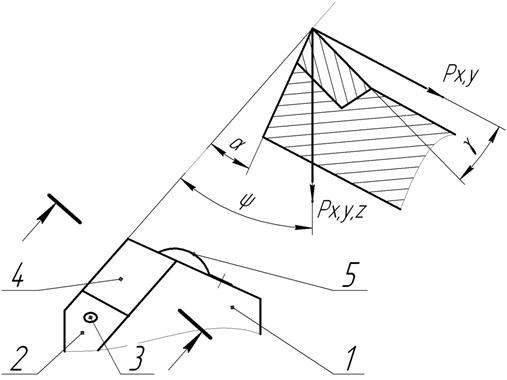

Рис. 4.15

1 – державка(корпус резца);

2 - опорная пластина, в которую упирается режущая пластина;

3 – штифт опорной пластины;

4 – режущая пластина;

5 – пластинчатая пружина для удержания режущей пластины при холостых ходах.
