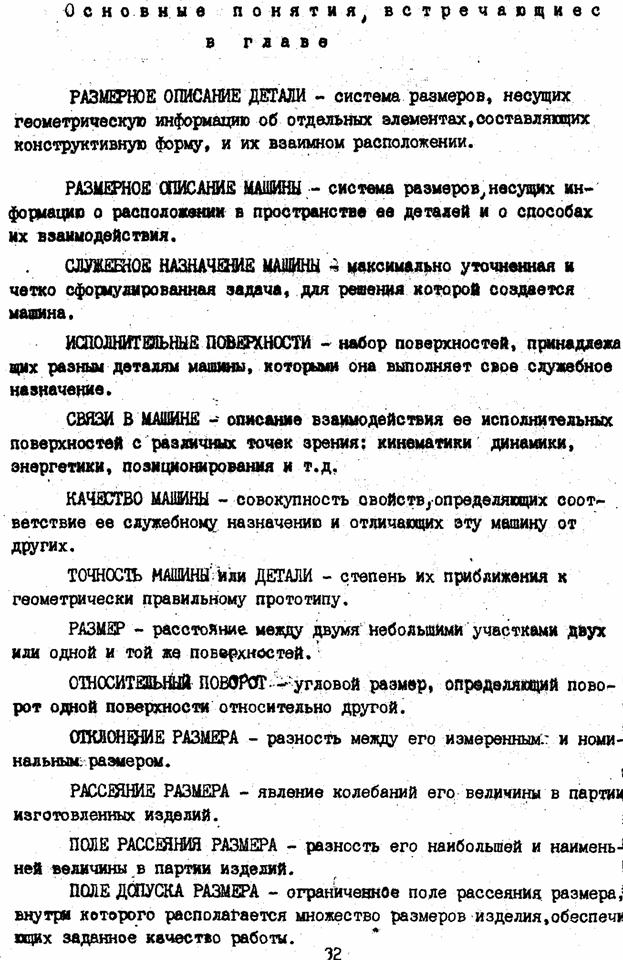

ПОГРЕШНОСТЬ УСТАНОВКИ


ОЦЕНКА ДОСТИГНУТОГО ПОЛОЖЕНИЯ ДЕТАЛИ.

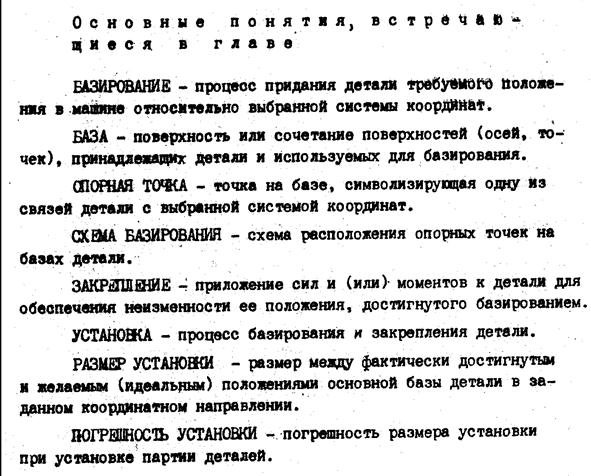

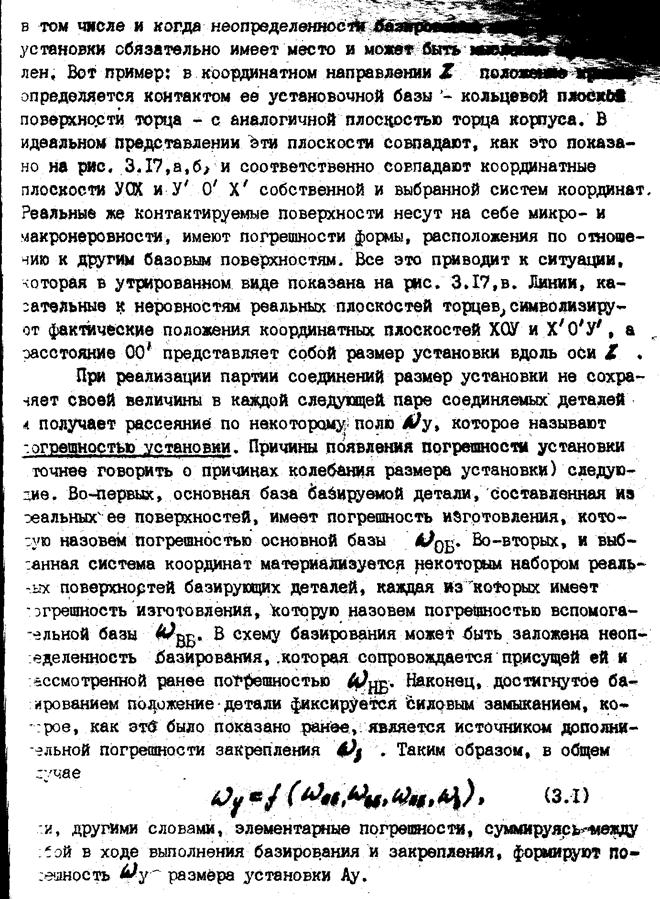

Достигнутое положение детали является результатом двух, как правило, выполняемых последовательно процессов – базирования и закрепления. Совокупность этих двух процессов называют установкой. Поскольку под установкой практически понимается реализация схем базирования и закрепления, можно с уверенностью утверждать, что ее результат, как и у всякого реального процесса, в какой-то степени приближается к идеально намеченному (требуемому), но не совпадает в общем случае с ним. Это означает необходимость количественной оценки степени приближения достигнутого положения к требуемому. Такая оценка может быть дана размером установки, который представляет собой расстояние (относительный поворот) между достигнутым и требуемым положением основной базы базируемой детали в определенном координатном направлении. Так, например, достигнутое положение крышки подшипника в направлении Y на рис.2б оценивается размеров установки Ау между фактическим положением координатной плоскости XOZ и ее требуемым положением XOZ. Наглядность этого примера создает неопределенность базирования в пределах зазора D, однако и в любом другом случае, в том числе и когда неопределенности базирования нет, размер установки обязательно имеет место и может быть мысленно представлен. Вот пример: в координатном направлении Z положение крышки определяется контактом ее установочной базы – кольцевой плоской поверхности торца
