double arrow

Отжиг и нормализация сталей


Отжиг состоит в нагреве сталей до определённых температур с последующей выдержкой и медленным охлаждением их в печи. В результате отжига сталь приобретает равновесную структуру, свободную от остаточных напряжений.

Различают отжиг первого и второго рода.Отжиг первого рода не связан с фазовыми превращениями в сталях. В зависимости от назначения отжиг первого рода может быть либо диффузионным, либо рекристаллизационным, либо отжигом для снятия внутренних напряжений.

Диффузионный отжиг применяют для устранения неоднородности слитков стали по химическому составу. С этой целью образец нагревают до температур порядка 1000°С и выдерживают при данной температуре до тех пор, пока диффузионные процессы в образце не приведут к выравниваю химического состава слитка (т.е. к устранению ликвации).

Рекристаллизационный отжиг производят с целью устранения наклёпа в деформированных сталях. Как известно, в ходе холодной пластической деформации сталей развивается наклёп. Зёрна материала вытягиваются в направлении деформации, твёрдость и прочность стали возрастает, а её пластичность снижается. При нагреве деформированных сталей до температур рекристаллизации наблюдается процесс образования новых округлых зёрен взамен старых вытянутых зёрен. В ходе рекристаллизации твёрдость и прочность сталей уменьшается, а пластичность возрастает, приобретая значения, близкие к тем, которые были до деформации. Температуры, при которых наблюдается рекристаллизация сталей, превышают 400°С.




Отжиг для снятия внутренних напряжений применяется с целью устранения в сталях механических напряжений, возникших в результате обработки давлением, резанием, плавлением и так далее. Нагрев в данном случае осуществляется до относительно невысоких температур, не превышающих температур фазовых превращений. По термическому режиму данный отжиг похож на отпуск, но имеет иное назначение.

Отжиг второго рода, напротив связан с фазовыми превращениями в сталях, поэтому его называют также фазовой перекристаллизацией. Он может быть полным и неполным. Полный отжиг заключается в нагреве стали до температур на 30-50°С выше линии GSE диаграммы состояния железоуглеродистых сплавов (рис. 7.3). Неполный – заключается в нагреве стали до температур на 30-50°С выше линии PSK. После медленного охлаждения с печью сталь при полном отжиге приобретает структуру мелкозернистой смеси феррита с цементитом. Полному отжигу обычно подвергают доэвтектоидные стали с целью измельчения зерен материала и улучшения его пластических свойств. Полный отжиг приводит к улучшению обрабатываемости доэвтектоидных сталей резанием, поэтому относится к подготовительным операциям. Неполному отжигу обычно подвергают инструментальные заэвтектоидные стали. В ходе такого отжига исчезает сетка вторичного цементита, который приобретает округлую зернистую форму. Это благоприятно отражается на механических свойствах сталей, в частности, повышается их ударная вязкость. Такую термическую операцию называют сфероидизирующим отжигом.



Если после нагрева и выдержки сталей охлаждение производится не вместе с печью, а на воздухе, то такую операцию называют нормализацией. В ходе нормализации исчезают внутренние напряжения, а структура сталей становиться более мелкозернистой, т.е. «нормальной». Нормализация более дешёвая операция, чем отжиг. В то же время для низкоуглеродистых сталей нет различий в свойствах между отожжённым и нормализованным состояниями. Различия в структуре и свойствах начинают проявляться только с увеличением содержания углерода. Поэтому низкоуглеродистые стали лучше подвергать нормализации, вместо отжига.

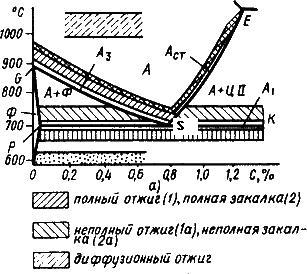

Рис. 7.3. Температуры нагрева при отжиге и закалке сталей.

Нормализация и отжиг обычно первичные операции. Их основное назначение – устранить последствия предыдущих технологических операций (ковки, литья) и подготовить сталь к обработке резанием, давлением, а также к окончательным операциям термообработки (закалке и отпуску).







Сейчас читают про:
