Съемные грузозахватные приспособления

Что называют съемным грузозахватным приспособлением?

Съемное грузозахватное приспособление — это устройство, соединя­ющее груз с краном. Оно навешивается на крюк крана, легко снима­ется с крюка и отсоединяется от груза.

К съемным грузозахватным приспособлениям относятся стропы, тра­версы, захваты. К ним также следует отнести одноканатные грейфе­ры, которые навешиваются на крюк крана.

Какие требования предъявляются к изготовлению грузозахватных при­способлений?

Изготовление грузозахватных приспособлений должно производить­ся в соответствии с нормативными документами и технологическими картами.

Грузозахватные приспособления после изготовления должны подвер­гаться осмотру и испытанию нагрузкой, превышающей их паспортную грузоподъемность на 25 %.

Они должны снабжаться клеймом или прочно прикрепленной метал­лической биркой.

Грузозахватные приспособления должны быть снабжены паспортом.

Какие бывают стропы? Каковы их преимущества и недостатки?

Стропы бывают следующих видов:

- канатные, изготовляемые из стальных канатов;

- цепные, изготовляемые из круглозвенных цепей;

- текстильные, изготовляемые из синтетических канатов и лент.

Все указанные стропы имеют свои преимущества и недостатки. В насто­ящее время в России канатные стропы — самые распространенные. Они надежны, в них легче вовремя обнаружить неисправность, но при боль­шой грузоподъемности канатные стропы тяжелые и недостаточно гибкие.

Цепные стропы обладают большой гибкостью, но они еще более тя­желые, чем канатные. Цепной строп может внезапно разрушиться вследствие образования и быстрого раскрытия трещины, поэтому не­обходим постоянный контроль состояния звеньев цепи.



Текстильные стропы легкие, гибкие, не деформируют груз. Текстиль­ные стропы безопасней в эксплуатации, чем канатные, на них не бы­вает торчащих металлических проволок, которые травмируют руки, портят рукавицы и спецодежду. Но они легко повреждаются от поре­зов, открытого огня, сварочных работ и ультрафиолетового излучения.

Какие конструкции стальных канатов применяются для изготовления стропов?

Для изготовления стропов применяют канаты двойной, крестовой свивки с органическим сердечником (ОС) конструкций:

6 - 19(1 + 6 + 6/6) + 1 ОС ЛК-Р;

6 • 36(1 + 7 + 7/7 + 14) + 1 ОС ЛК-РО.

Для перемещения грузов, имеющих температуру до 400 °С, применя­ют канаты, имеющие стальной сердечник.

Каких типов изготавливаются канатные стропы?

Канатные стропы общего назначения согласно РД 10-33—93 бывают следующих типов:

1. Ветвевые (рис. 3.7, а, б), предназначенные для зацепки грузов:

- 1СК (одноветвевой строп канатный) — грузоподъемность 0,5... 20 т;

- 2СК (двухветвевой строп канатный) — грузоподъемность 0,5... 20 т;

- ЗСК (трехветвевой строп канатный) — грузоподъемность 0,63... 20 т;

- 4СК (четырехветвевой строп канатный) — грузоподъемность 0,63... 32 т.

2. Универсальные (рис. 3.7, в, г), предназначенные для обвязки грузов:

- УСК1 (универсальный строп канатный, исполнение 1) — грузо­подъемность 0,5... 32 т;

- УСК2 (универсальный строп канатный, исполнение 2) — грузо­подъемность 0,5... 32 т.

Для строповки грузов могут применяться конструкции стропов, из­готовленные в соответствии с другими нормативными документами.

В условном обозначении стропа указывают его тип, грузоподъемность и длину. Например, 2СК—1,6/1000 расшифровывается как двухветвевой строп канатный грузоподъемностью 1,6 т, длиной 1 000 мм.

Какими способами может быть вы­полнена заделка концов каната при изготовлении стропов?

Заделку концов каната при изготов­лении стропов выполняют следу­ющими способами:

- заплетка с последующей обмот­кой (оплетневкой) выступающих концов прядей (рис. 3.9, а);

- опрессовка алюминиевой втул­кой (рис. 3.9, б).

Способ заплетки заключается в том, что пряди распущенного конца ка­ната вплетают между прядями не­распущенного каната. Технология заплетки должна соответствовать нормативной документации. Концы свободных прядей обрезают, сращенный участок обматывают (оплетневывают) мягкой проволокой 2 или другим материалом, пригодным для этой цели.

Алюминиевую втулку 3 надевают на ветвь каната, образующую петлю вокруг коуша 1 таким образом, чтобы конец вспомогательной ветви каната выходил из втулки после опрессовки не менее чем на 2 мм. Со­бранную заготовку сдавливают прессом до получения круглого попе­речного сечения втулки.

Петля стропа, сопряженная с кольцами, крюками или другими дета­лями, должна быть выполнена с применением коуша для предохра­нения каната от перетирания. В петли универсальных стропов коуши не устанавливают.



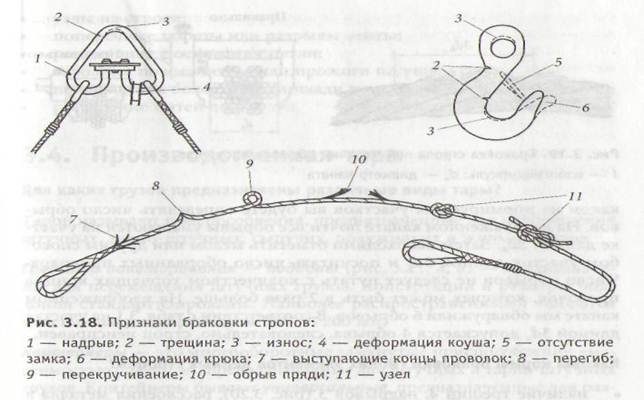

Как устроены канатные стропы?

Ветвевой строп (см. рис. 3.7, а, б) состоит из навесного звена (кольца) 3, канатных ветвей 2 и захватов (концевых звеньев) 1.

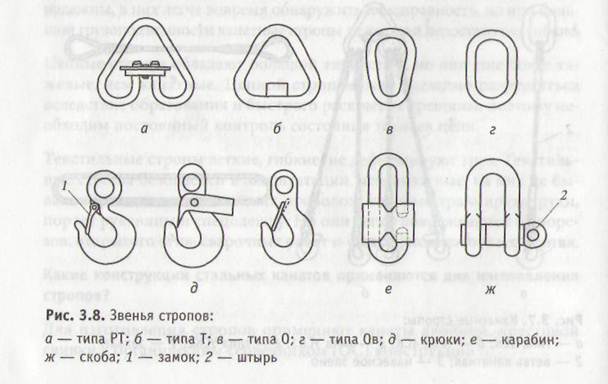

Для изготовления стропов применяют навесные звенья (рис. 3.8, а — г) следующих типов: Рт (разъемное треугольное), Т (треугольное), О (овоидное), Ов (овальное).

В качестве захватов обычно применяют крюки, но могут быть исполь­зованы скобы, карабины и другие изделия. Крюки стропов (рис. 3.8, д) должны иметь предохранительный замок 1, предотвращающий выпа­дение крюка из петли при зацепке груза. Скоба для соединения со стропом и строповочными деталями груза (рис. 3.8, ж) имеет съемный штырь 2.

Каких типов изготавливаются цепные стропы?

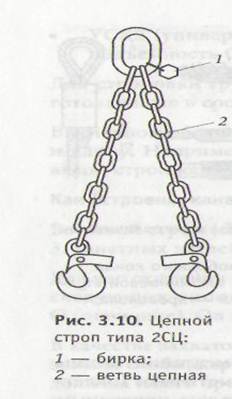

Цепные стропы (рис. 3.10) общего назначения согласно РД 10-33—93 изготавливают ветвевыми:

- 1СЦ (одноветвевой строп цепной) — грузоподъемность 0,5... 12,5 т;

- 2СЦ (двухветвевой строп цепной) — грузоподъемность 0,5...16 т;

- ЗСЦ (трехветвевой строп цепной) — грузоподъемность 1,0...25 т.

Для строповки грузов могут применяться конст­рукции цепных стропов, изготовленные в соответ­ствии с другими нормативными документами, на­пример универсальные цепные стропы (УСЦ).

Что должно быть указано на бирке канатного или цепного стропа? Где располагается бирка?

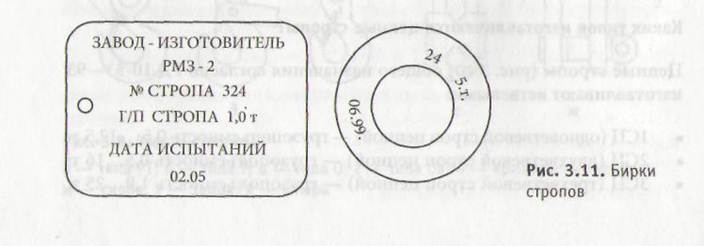

Канатные и цепные стропы должны снабжаться клеймом или прочно закрепленной металлической биркой с указанием:

- порядкового номера стропа по системе ну­мерации завода-изготовителя;

- грузоподъемности стропа в тоннах;

- даты испытаний (месяц, год).

Также рекомендуется указывать наименование предприятия-изготовителя или его товарный знак. В отдельных случаях изготовители указыва­ют дополнительную информацию: обозначение стропа, длину и т. п. На рис. 3.11 показано, как могут выглядеть бир­ки стропов.

На ветвевых стропах (см. рис. 3.10) бирку 1 крепят к навесному зве­ну. Встречаются ветвевые стропы, у которых маркировочное клеймо нанесено на навесном звене, а бирка отсутствует. На универсальных стропах бирка может быть закреплена в заплетке, клеймо может быть выбито на опрессовочной втулке.

Каких типов изготавливаются текстильные стропы?

В соответствии с РД 24-СЗК-01—01 изготавливают текстильные стро­пы следующих типов.

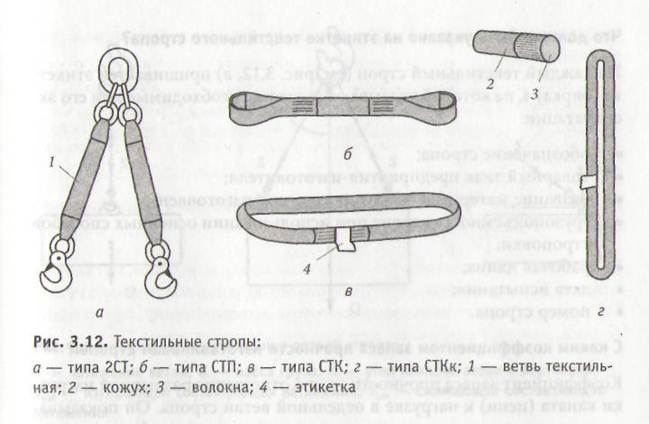

1. Ветвевые (рис. 3.12, я):

- 1СТ (одноветвевой строп текстильный) — грузоподъемность 0,5... 12,5 т;

- 2СТ (двухветвевой строп текстильный) — грузоподъемность 0,5... 15 т;

- ЗСТ (трехветвевой строп текстильный) — грузоподъемность 1... 20 т;

- 4СТ (четырехветвевой строп текстильный) — грузоподъемность 1... 12,5 т.

2. Универсальные (рис. 3.12, б~-г):

- СТП (строп текстильный петлевой) — грузоподъемность 0,5... 20 т;

- СТК (строп текстильный кольцевой) — грузоподъемность 0,5... 20 т;

- СТКк (строп текстильный кольцевой круглопрядный) — грузо­подъемность 1... 100 т.

Для изготовления текстильных стропов применяют синтетические материалы: полиэстер, капрон, полипропилен. Текстильные ленточные стропы сшивают из плоской тканой ленты. Круглопрядные стропы СТКк состоят из множества бесконечных кольцевых полимерных во­локон 3, заключенных в защитный кожух (рукав) 2. Кроме перечис­ленных наиболее распространенных типов изготавливают текстильные стропы и других конструкций.





Что должно быть указано на этикетке текстильного стропа?

На каждый текстильный строп (см. рис. 3.12, е) пришивается этикет­ка (бирка) 4, на которой указывают сведения, необходимые при его эк­сплуатации:

- обозначение стропа;

- товарный знак предприятия-изготовителя;

- название материала, из которого строп изготовлен;

- грузоподъемность стропа при использовании основных способов строповки;

- рабочая длина;

- дата испытания;

- номер стропа.

С каким коэффициентом запаса прочности изготавливают стропы?

Коэффициент запаса прочности — это отношение разрывной нагруз­ки каната (цепи) к нагрузке в отдельной ветви стропа. Он показыва­ет, во сколько раз натяжение ветви стропа должно быть меньше разрывной нагрузки каната (цепи), из которого строп изготовлен.

Стропы из стальных канатов должны изготавливаться с коэффициен­том запаса прочности не менее 6 (шестикратный запас прочности).

Цепные стропы должны изготавливаться с коэффициентом запаса прочности не менее 4.



Стропы из растительных и синтетических волокон должны изготав­ливаться с коэффициентом запаса прочности не менее 8.

ВНИМАНИЕ! Несмотря на то, что стропы рассчитаны с запасом прочности, недопустимо превышать грузоподъемность стропа, указанную на бирке.

От чего зависит натяжение ветвей стропа? На какой угол между ветвя­ми рассчитаны стропы?

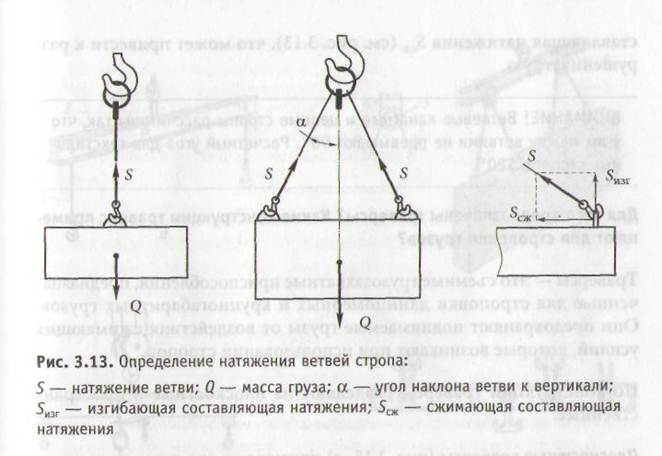

Натяжение S ветви одноветвевого стропа равно массе груза Q (рис. 3.13). атяжение S в каждой ветви многоветвевого стропа рассчитывают по формуле

S = Q/(n cos б),

где п — число ветвей стропа; cos б — косинус угла наклона ветви стро­па к вертикали.

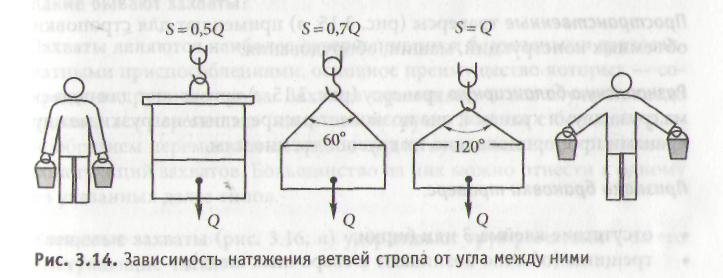

Конечно, стропальщик не должен определять нагрузки в ветвях стро­па, но он должен понимать, что при увеличении угла между ветвями возрастает натяжение ветвей стропа. На рис. 3.14 показана зависи­мость натяжения ветвей двухветвевого стропа от угла между ними. Вспомните, когда вы переносите ведра с водой, нагрузка возрастает при разведении рук. Растягивающее усилие в каждой ветви двухвет­вевого стропа превысит массу груза, если угол между ветвями превы­сит 120°.

Очевидно, что при увеличении угла между ветвями возрастает не толь­ко натяжение ветвей и вероятность их разрыва, но и сжимающая составляющая натяжения 5_СЖ (см. рис. 3.13), что может привести к раз­рушению груза.

ВНИМАНИЕ! Ветвевые канатные и цепные стропы рассчитаны так, что углы между ветвями не превышают 90°. Расчетный угол для текстиль­ных стропов 120°.



Для чего предназначены траверсы? Какие конструкции траверс приме­няют для строповки грузов?

Траверсы — это съемные грузозахватные приспособления, предназна­ченные для строповки длинномерных и крупногабаритных грузов. Они предохраняют поднимаемые грузы от воздействия сжимающих усилий, которые возникают при использовании стропов.

По конструкции траверсы разделяют на плоскостные и простран­ственные.

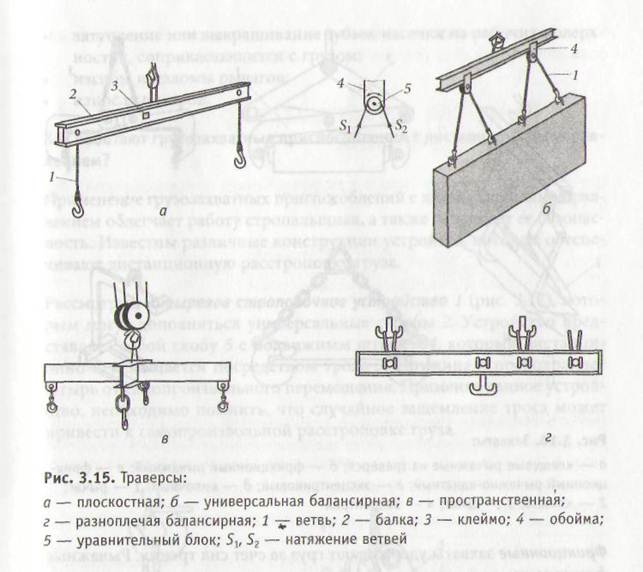

Плоскостные траверсы (рис. 3.15, а) применяют для строповки длин­номерных грузов. Основной частью траверсы является балка 2, или ферма, которая воспринимает изгибающие нагрузки. К балке подве­шиваются канатные или цепные ветви 1.

Траверсы с возможностью перемещения обойм 4 вдоль балки назы­вают универсальными (рис. 3.15, б). В обоймах установлены уравни­тельные блоки 5, которые обеспечивают равномерное распределение нагрузок между ветвями траверсы S₁ = S₂. По этой причине такую тра­версу называют балансирной. Уравнительные блоки также могут при­меняться в конструкциях канатных стропов с числом ветвей более трех.

Пространственные траверсы (рис. 3.15, в) применяют для строповки объемных конструкций, машин, оборудования.

Разноплечую балансирную траверсу (рис. 3.15, г) применяют для подъе­ма груза двумя кранами, она позволяет распределить нагрузки между кранами пропорционально их грузоподъемностям.

Признаки браковки траверс:

- отсутствие клейма 3 или бирки;

- трещины (обычно возникают в сварочных швах);

- деформации балок, распорок, рам со стрелой прогиба более 2 мм на 1 м длины;

- повреждения крепежных и соединительных звеньев.

Какие бывают захваты?

Захваты являются наиболее совершенными и безопасными грузозах­ватными приспособлениями, основное преимущество которых — со­кращение ручного труда. Захваты применяют в тех случаях, когда приходится перемещать однотипные грузы. В связи с большим раз­нообразием перемещаемых грузов существует множество различных конструкций захватов. Большинство из них можно отнести к одному из указанных далее типов.

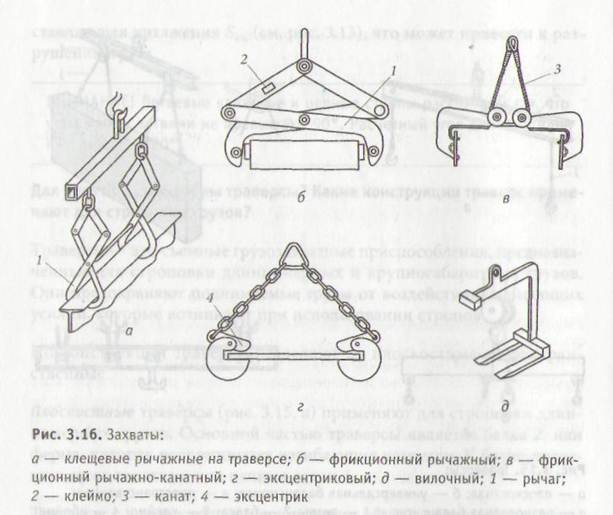

Клещевые захваты (рис. 3.16, а) удерживают груз рычагами 1 за его выступающие части.

Фрикционные захваты удерживают груз за счет сил трения. Рычажные фрикционные захваты (рис. 3.16, 6) зажимают груз с помощью рыча­гов 1. Рычажно-канатные фрикционные захваты (рис. 3.16, в) имеют канаты 3 с блоками, их применяют для строповки тюков, кип.

В эксцентриковых захватах (рис. 3.16, г) основной деталью является эксцентрик 4, который при повороте надежно зажимает листовые материалы.



Клиновые (цанговые) захваты предназначены для строповки грузов, имеющих круглые отверстия.

Подхваты заводятся под груз или в специальные отверстия на грузе. К ним относятся вилочные захваты (рис. 3.16, д), предназначенные для строповки поддонов.

Признаки браковки захватов:

- отсутствие клейма 2 или бирки;

- затупление или выкрашивание зубьев насечки на рабочих поверх­ностях, соприкасающихся с грузом;

- изгибы и изломы рычагов;

- износ шарниров.

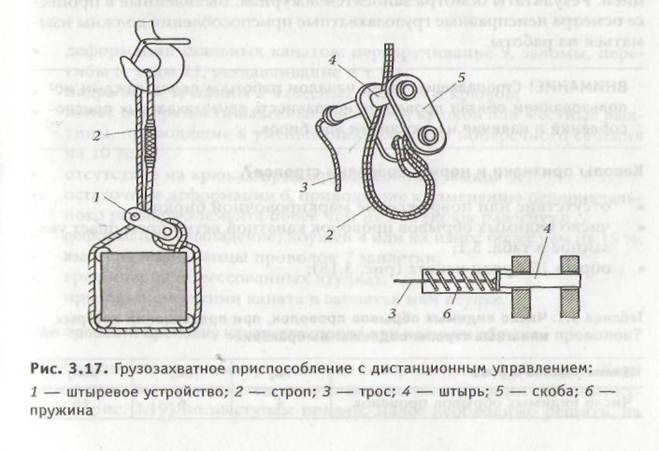

Существуют также грузозахватные приспособления, обеспечивающие автоматическую (без участия стропальщика) расстроповку груза.
