Емкостный эффект линий электропередачи

Линия электропередачи обладает индуктивными и емкостными свойствами, что обусловливает возможность резонансных эффектов. В наиболее простой форме это отображается П-образной схемой замещения рис. 6.7 при пренебрежении утечкой по изоляции и пригодна для коротких отрезков линии. Считается, что линия является электрически короткой, если ее длина не превышает одной десятой длины волны электромагнитного поля; для 50 Гц в воздухе длина волны составляет 6000 км. Чтобы погрешности представления линии схемой рис. 15.1 не превышали 3%, нужно еще более жесткое ограничение длины линии - не более одной двадцатой длины волны, то есть не более 300 км.

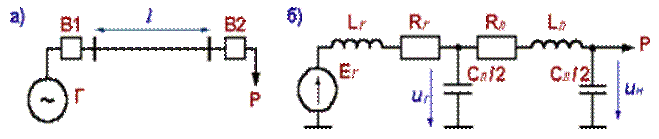

Рисунок 6.7 - Однолинейная схема ЛЭП (а) и П-образная схема замещения (б)

Одностороннее питание линии возникает практически всегда в процессе каждого ее включения и отключения из-за несовпадения моментов коммутации выключателей на разных концах линии. Резонанс в схеме рис. 15.1б наступает при длине линии 1500 км и отсутствии нагрузки, если внутреннее сопротивление генератора мало. При малой мощности генератора (большая индуктивность LГ) резонанс наступает при меньшей длине линии. Корона на проводах линии увеличивает емкость проводов и также приводит к резонансу на меньших длинах. При резонансе увеличение напряжения на конце линии может в несколько раз превысить номинальное напряжение. Если длина линии сравнительно мала, то наблюдается небольшое повышение напряжения на конце линии, зависящее от длины и параметров линии.

Подключение к линии трансформаторов снижает емкостный эффект линии в основном за счет насыщения стали трансформатора при повышенном напряжении; снижение за счет тока холостого хода при номинальном режиме обычно невелико.

Уменьшение длины участков линий уменьшает перенапряжения емкостного эффекта. При больших длинах участков линии (более 300 км) и малой мощности связываемых систем на линии устанавливают шунтирующие реакторы, компенсирующие емкостный ток линии.
