Поглощение ультразвука в веществе. Акустические течения и кавитация

Приемники ультразвука

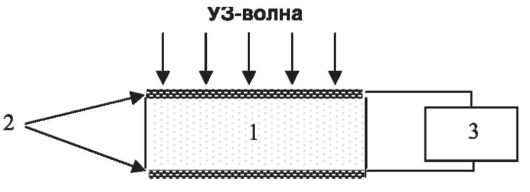

Электромеханические УЗ-приемники (рис. 5.4) используют явление прямого пьезоэлектрического эффекта. В этом случае под действием УЗ-волны возникают колебания кристаллической пластины (1),

Рис. 5.4. Ультразвуковой приемник

в результате которых на электродах (2) возникает переменное напряжение, которое фиксируется регистрирующей системой (3).

В большинстве медицинских приборов генератор ультразвуковых волн одновременно используется и как их приемник.

По физической сущности УЗ не отличается от звука и представляет собой механическую волну. При ее распространении образуются чередующиеся участки сгущения и разряжения частиц среды. Скорость распространения УЗ и звука в средах одинаковы (в воздухе ~ 340 м/с, в воде и мягких тканях ~ 1500 м/с). Однако высокая интенсивность и малая длина УЗ-волн порождают ряд специфических особенностей.

При распространении УЗ в веществе происходит необратимый переход энергии звуковой волны в другие виды энергии, в основном в теплоту. Это явление называется поглощением звука. Уменьшение амплитуды колебания частиц и интенсивности УЗ вследствие поглощения носит экспоненциальный характер:

где А, А₀ - амплитуды колебаний частиц среды у поверхности вещества и на глубине h; I, I₀ - соответствующие интенсивности УЗ-волны; α - коэффициент поглощения, зависящий от частоты УЗ-волны, температуры и свойств среды.

Коэффициент поглощения - обратная величина того расстояния, на котором амплитуда звуковой волны спадает в «е» раз.

Чем больше коэффициент поглощения, тем сильнее среда поглощает ультразвук.

Коэффициент поглощения (α) растет при увеличении частоты УЗ. Поэтому затухание УЗ в среде во много раз выше, чем затухание слышимого звука.

Наряду с коэффициентом поглощения, в качестве характеристики поглощения УЗ используют и глубину полупоглощения (Н), которая связана с ним обратной зависимостью (Н = 0,347/α).

Глубина полупоглощения (Н) - это глубина, на которой интенсивность УЗ-волны уменьшается вдвое.

Значения коэффициента поглощения и глубины полупоглощения в различных тканях представлены в табл. 5.1.

В газах и, в частности, в воздухе ультразвук распространяется с большим затуханием. Жидкости и твердые тела (в особенности монокристаллы) являются, как правило, хорошими проводниками ультразвука, и затухание в них значительно меньше. Так, например, в воде затухание УЗ при прочих равных условиях приблизительно в 1000 раз меньше, чем в воздухе. Поэтому области использования УСЧ и УЗВЧ относятся почти исключительно к жидкостям и твердым телам, а в воздухе и газах применяют только УНЧ.
