УЗ-диагностика

Ультразвуковая диагностика - совокупность методов исследования здорового и больного организма человека, основанных на использовании ультразвука. Физической основой УЗ-диагностики является зависимость параметров распространения звука в биологических тканях (скорость звука, коэффициент затухания, волновое сопротивление) от вида ткани и ее состояния. УЗ-методы позволяют осуществить визуализацию внутренних структур организма, а также исследовать движение биологических объектов внутри организма. Основная особенность УЗ-диагностики - возможность получить информацию о мягких тканях, незначительно различающихся по плотности или упругости. УЗ-метод исследования обладает высокой чувствительностью, может использоваться для обнаружения образований, не выявляемых с помощью рентгена, не требует применения контрастных веществ, безболезнен и не имеет противопоказаний.

Для диагностических целей используется УЗ частотой от 0,8 до 15 МГц. Низкие частоты применяются при исследовании глубоко расположенных объектов или при исследовании, проводимом через костную ткань, высокие - для визуализации объектов, близко расположенных к поверхности тела, для диагностики в офтальмологии, при исследовании поверхностно расположенных сосудов.

Наибольшее распространение в УЗ-диагностике получили эхолокационные методы, основанные на отражении или рассеянии импульсных УЗ-сигналов. В зависимости от способа получения и характера представления информации приборы для УЗ-диагностики разделяют на 3 группы: одномерные приборы с индикацией типа А; одномерные приборы с индикацией типа M; двумерные приборы с индикацией типа В.

При УЗ-диагностике с помощью прибора типа А излучатель, испускающий короткие (длительностью порядка 10^-6 с) УЗ-импульсы, прикладывается к исследуемому участку тела через контактное вещество. В паузах между импульсами прибор принимает импульсы, отраженные от различных неоднородностей в тканях. После усиления эти импульсы наблюдаются на экране электроннолучевой трубки в виде отклонений луча от горизонтальной линии. Полная картина отраженных импульсов называется одномерной эхограммой типа А. На рисунке 5.8 показана эхограмма, полученная при эхоскопии глаза.

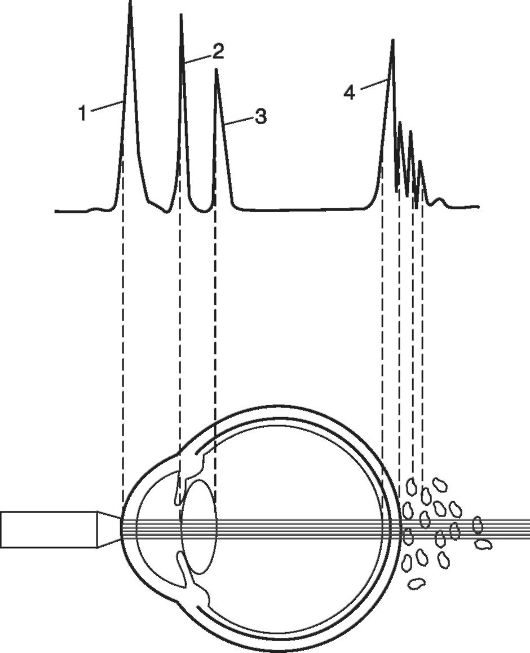

Рис. 5.8. Эхоскопия глаза по А-методу:

1 - эхосигнал от передней поверхности роговицы; 2, 3 - эхосигналы от передней и задней поверхностей хрусталика; 4 - эхосигнал от сетчатки и структур заднего полюса глазного яблока

Эхограммы тканей различного типа отличаются друг от друга количеством импульсов и их амплитудой. Анализ эхограммы типа А во многих случаях позволяет получить дополнительные сведения о состоянии, глубине залегания и протяженности патологического участка.

Одномерные приборы с индикацией типа А применяются в неврологии, нейрохирургии, онкологии, акушерстве, офтальмологии и др. областях медицины.

В приборах с индикацией типа M отраженные импульсы после усиления подаются на модулирующий электрод электронно-лучевой трубки и представляются в виде черточек, яркость которых связана с амплитудой импульса, а ширина - с его длительностью. Развертка этих черточек во времени дает картину отдельных отражающих структур. Этот тип индикации широко используется в кардиографии. УЗ-кардиограмма может быть зафиксирована при помощи электронно-лучевой трубки с памятью или на бумажной ленте самописца. Этим методом осуществляется запись движений элементов сердца, что позволяет определять стеноз митрального клапана, врожденные пороки сердца и др.

При использовании методов регистрации типов А и M преобразователь находится в фиксированном положении на теле пациента.

В случае индикации типа В преобразователь перемещается (осуществляет сканирование) вдоль поверхности тела, и на экране электронно-лучевой трубки фиксируется двумерная эхограмма, воспроизводящая поперечное сечение исследуемой области тела.

Разновидностью метода В является мультисканирование, при котором механическое перемещение датчика заменяется последовательным электрическим переключением ряда элементов, расположенных на одной линии. Мультисканирование позволяет наблюдать исследуемые сечения практически в реальном масштабе времени. Другой разновидностью метода В является секторное сканирование, при котором отсутствует движение эхозонда, а изменяется угол введения УЗ-луча.

УЗ-приборы с индикацией типа В используются в онкологии, акушерстве и гинекологии, урологии, отоларингологии, офтальмологии и др. Модификации приборов типа В с мультисканированием и секторным сканированием используют в кардиологии.

Все эхолокационные методы УЗ-диагностики позволяют так или иначе регистрировать внутри организма границы областей с различными волновыми сопротивлениями.

Новый метод УЗ-диагностики - реконструктивная (или вычислительная) томография - дает пространственное распределение параметров распространения звука: коэффициента затухания (аттенюационная модификация метода) или скорости звука (рефракционная модификация). В этом методе исследуемое сечение объекта прозвучивается многократно в различных направлениях. Информация о координатах прозвучивания и об ответных сигналах обрабатывается на ЭВМ, в результате чего на дисплее отображается реконструированная томограмма.

В последнее время начал внедряться метод эластометрии для исследования тканей печени как в норме, так и при различных стадиях микроза. Суть метода такова. Датчик устанавливается перпендикулярно поверхности тела. При помощи вибратора, встроенного в датчик, создается низкочастотная звуковая механическая волна (ν = 50 Гц, А = 1 мм), скорость распространения которой по подлежащим тканям печени оценивается при помощи ультразвука с частотой ν = 3,5 МГц (по сути, осуществляется эхолокация). С использованием

модуль Е (эластичность) ткани. Для пациента проводится серия измерений (не менее 10) в межреберных промежутках в проекции положения печени. Анализ всех данных происходит автоматически, аппарат выдает количественную оценку эластичности (плотности), которая представляется как в числовом, так и в цветовом виде.

Для получения информации о движущихся структурах организма используются методы и приборы, работа которых основана на эффекте Доплера. Такие приборы содержат, как правило, два пьезоэлемента: излучатель УЗ, работающий в непрерывном режиме, и приемник отраженных сигналов. Измеряя доплеровский сдвиг частоты УЗ-волны, отраженной от подвижного объекта (например, от стенки сосуда), определяют скорость движения отражающего объекта (см. формулу 2.9). В наиболее совершенных приборах этого типа применяется импульсно-доплеровский (когерентный) способ локации, позволяющий выделить сигнал из определенной точки пространства.

Приборы с использованием эффекта Доплера применяются для диагностики заболеваний сердечно-сосудистой системы (определение

движения участков сердца и стенок сосудов), в акушерстве (исследование сердцебиения плода), для исследования кровотока и др.

Осуществляется исследование органов через пищевод, с которым они граничат.

Сопоставление ультразвукового и рентгеновского «просвечиваний»

В некоторых случаях ультразвуковое просвечивание имеет преимущество перед рентгеновским. Это связано с тем, что рентгеновские лучи дают четкое изображение «твердых» тканей на фоне «мягких». Так, например, на фоне мягких тканей хорошо видны кости. Для получения рентгеновского изображения мягких тканей на фоне других мягких тканей (например, кровеносный сосуд на фоне мышц) сосуд нужно заполнить веществом, хорошо поглощающим рентгеновское излучение (контрастное вещество). Ультразвуковое просвечивание, благодаря уже указанным особенностям, дает в этом случае изображение без применения контрастных веществ.

При рентгеновском обследовании дифференцируется разность плотностей до 10 %, при ультразвуковом - до 1 %.
